Выключатель дифференциальный (УЗО) ВД1-63-4263-АС-УХЛ4 (4P, 63, 30mA) электронное| 318483 | КЭАЗ

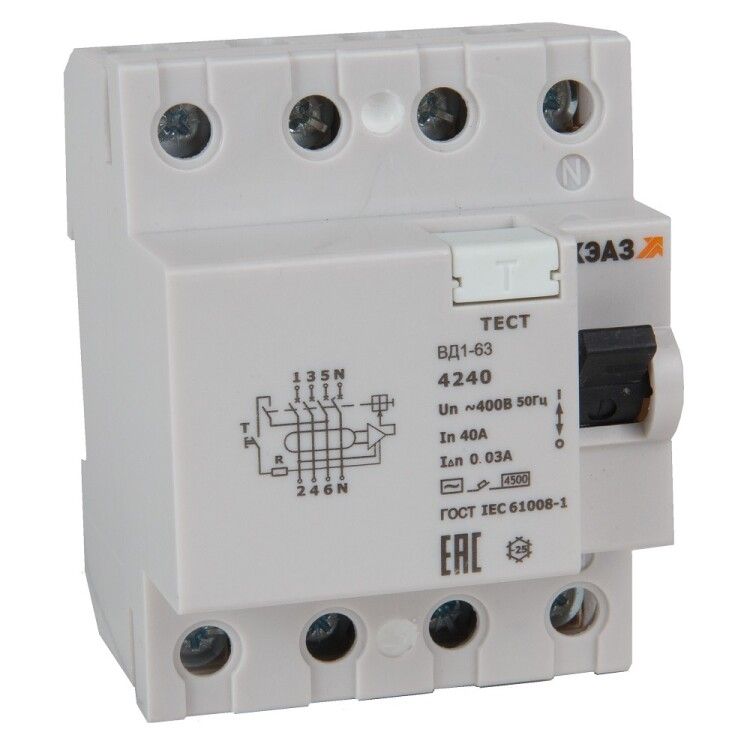

Выключатель дифференциального тока (УЗО) 4P 63А 30мА ВД1-63-4263-АС-УХЛ4 электронное - это четырёхполюсное устройство защитного отключения, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока в сетях 400 В. Устройство подходит для установки в распределительных щитах промышленных объектов и коммерческих зданий, где требуется надёжная защита трёхфазных цепей. Бренд КЭАЗ и артикул ВД1-63-4263-АС-УХЛ4 указывают на серию бюджетных решений, проверенных в реальных условиях эксплуатации.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4P 63А 30мА ВД1-63-4263-АС-УХЛ4 защищает человека от поражения электрическим током при контакте с токоведущими частями и предотвращает возгорание из-за утечек тока в изоляции. Подходит для защиты трёхфазных цепей с нулевым проводником - например, питания оборудования на 400 В: станков, насосов, систем вентиляции, конвейеров, освещения и других нагрузок в помещениях с повышенной опасностью.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность устройства; сработает при утечке свыше этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (например, от импульсных источников питания).
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, отключает всю цепь при утечке.
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную изоляцию между токоведущими частями.
• Способ монтажа: DIN-рейка - легко устанавливается в стандартные распределительные щиты.
• Сечение провода: 2,5–35 мм2 - позволяет подключить медные провода от малой мощности до крупных силовых линий.
• Модульная ширина: 4 М - занимает четыре стандартных модуля на DIN-рейке (около 72 мм).
• Глубина монтажа: 74,3 мм - требует достаточного места внутри щита для свободного монтажа и обслуживания.
• Рабочая температура: от –25 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (при защите от атмосферных воздействий).
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли - применяется только во внутренних щитах.
• Устойчивость к импульсному току: 4 кА - способен выдерживать кратковременные скачки тока (например, от включения двигателей) без повреждения.
• Номинальное импульсное напряжение: 4 кВ - обеспечивает защиту от перенапряжений бытового уровня.
• Степень загрязнения 3: допускает использование в помещениях с высокой запылённостью и влажностью (например, цеха, склады).

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4P 63А 30мА ВД1-63-4263-АС-УХЛ4 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L1-L3 и N, выходные - соответственно T1-T3 и T.N. Ноль обязательно подключается через УЗО - иначе защита не будет работать. Устройство не имеет встроенного автоматического выключателя, поэтому его следует использовать в паре с аппаратом защиты от перегрузок и коротких замыканий (например, автоматом 63 А). Монтаж возможен только в закрытом щите с доступом для тестирования кнопки “T”.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность и испытания дифференциальных выключателей. Применение 30 мА соответствует нормам для защиты людей. Отключение происходит за время менее 30 мс при достижении порога утечки. Наличие кнопки “T” позволяет ежемесячно проверять работоспособность без отключения питания всей сети.

Преимущества

• Надёжное срабатывание при утечке переменного тока - оптимально для большинства промышленных и коммерческих применений.
• Поддержка больших сечений проводов (до 35 мм2) - удобно для подключения мощных потребителей.
• Устойчивость к импульсным токам до 4 кА - снижает риск ложных срабатываний при пуске двигателей.
• Широкий диапазон температур - можно устанавливать в холодных и жарких помещениях.
• Цена ниже аналогичных устройств с более сложной электроникой - выгодное решение для массового внедрения.

Ограничения применения

• Не работает при утечке постоянного тока - не подходит для цепей с выпрямителями, LED-драйверами, ИБП, солнечными панелями.
• IP20 - нельзя устанавливать на улице, в сырых местах без корпуса или в помещениях с брызгами воды.
• Номинальная отключающая способность 0 кА - не защищает от коротких замыканий! Обязательно нужен автоматический выключатель в цепи.
• Только тип AC - не подходит для современных устройств с импульсными источниками питания (компьютеры, серверы, зарядки EV).
• Не рекомендуется для использования в качестве единственного средства защиты - всегда требуется последовательная связка с автоматическим выключателем.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем в механическом цехе.
• Щитовая группа для системы вентиляции в административном здании.
• Общий ввод в распределительный щит торгового центра с несколькими группами розеток и освещения.
• Защита группы розеток в мастерской с использованием переносных инструментов.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (63 А) выше суммарного тока всех подключённых автоматов в защищаемой группе.
• Используйте только медные провода сечением 2,5–35 мм2 - алюминий не допускается.
• Проверяйте работоспособность кнопкой “T” хотя бы один раз в месяц - особенно перед сезонным включением оборудования.
• Не устанавливайте этот УЗО после другого УЗО - это вызовет селективные отказы и затруднит поиск неисправности.
• При проектировании щита учтите глубину монтажа (74,3 мм) - место под заднюю часть устройства должно быть свободным.
• Для цепей с электроникой (ПЛК, компьютеры) выбирайте УЗО типа B или A - здесь используется только AC, он не подойдёт.
