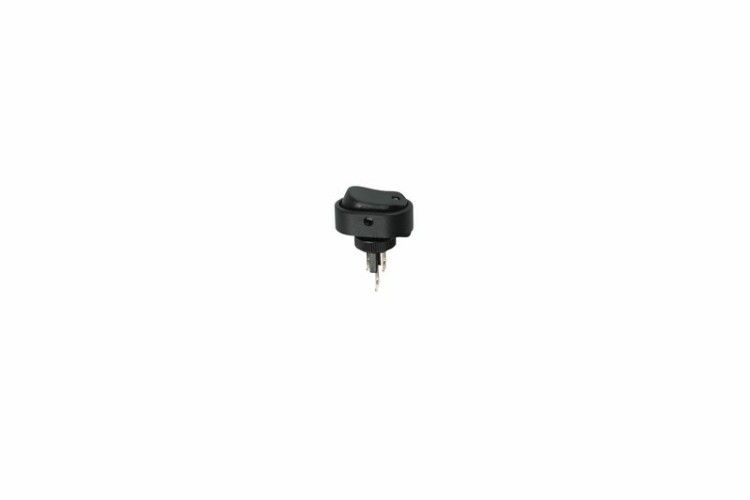

Выключатель клавишный 12В 30А (3с) ON-OFF черн. ОВАЛ LED подсветка зел. (RWB-523 ASW-20D) Rexant 36-2673 MEET

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с зеленой LED подсветкой - это компактный переключатель постоянного тока с индикацией состояния, предназначенный для управления нагрузками до 30 А при 12 В. Бренд Rexant и артикул 36-2673 указывают на серийное исполнение, подходящее для автопрома, бортовых систем и промышленной автоматики.

Назначение и область применения

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с зеленой LED подсветкой используется для включения и отключения электрических цепей постоянного тока. Подходит для управления освещением, насосами, вентиляторами, блоками питания и другим оборудованием с рабочим напряжением 12 В. Часто устанавливается в автомобилях, судах, мобильных станциях, пультах управления и промышленном оборудовании. Индикация зеленым светодиодом позволяет легко определить состояние включено/выключено даже в условиях слабого света.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Номинальный ток: 30 А - максимальная допустимая нагрузка
• Подсветка: зеленый светодиод (LED), питание 12 В
• Тип переключения: клавишный (рокер), с фиксацией в двух положениях ON/OFF
• Количество полюсов: 1
• Количество постов: 2 - соответствует двум контактным группам, но не переключаемым; работает как однополюсный выключатель
• Степень защиты: IP30 - защита от твердых предметов >2,5 мм, без защиты от воды
• Габариты: 12,2 × 12,2 × 28 мм
• Глубина установки: 28 мм
• Диаметр отверстия для монтажа: 9,5–16,2 мм
• Материал корпуса: термостойкий пластик
• Цвет: черный корпус, черная клавиша, зеленая LED-линза
• Способ подключения: плоские клеммы + возможность пайки
• Толщина панели для монтажа: 0,8–3 мм

Совместимость и монтаж

Выключатель клавишный 12 вольт 20 ампер (3 секции) ON-OFF черный овал с зеленой LED подсветкой монтируется через круглое отверстие в панели. Удерживается с обратной стороны крепежным кольцом и гайкой - винты не требуются. Подключение возможно двумя способами:

• Пайка проводов к плоским контактам - предпочтительно для стационарных установок
• Подключение через разъем с плоскими штырями - если используется совместимый разъем

Убедитесь, что толщина панели попадает в диапазон 0,8–3 мм. При меньшей толщине возможна деформация, при большей - невозможность плотного защелкивания крепежного кольца. Глубина установки 28 мм должна учитываться при проектировании внутреннего объема корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для низковольтных устройств. Степень защиты IP30 исключает использование во влажных средах, открытых помещениях или там, где есть риск брызг воды. Нет сертификатов AEC-Q, UL или CE - применение рекомендовано только в закрытых, контролируемых условиях. Отсутствие галогенов делает материал экологически безопасным при утилизации.

Преимущества

• Яркая зеленая LED-подсветка обеспечивает визуальный контроль состояния без дополнительных индикаторов
• Фиксированная клавиша не «проваливается» и четко фиксирует положение ON/OFF
• Компактные размеры позволяют использовать в ограниченных пространствах
• Универсальная форма овальной клавиши удобна для операторского управления
• Поддержка пайки и разъемного подключения повышают гибкость сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - только 12 В DC
• IP30 не защищает от влаги, пыли, химических веществ - нельзя использовать вне герметичных корпусов
• Максимальный ток 30 А - не подходит для мощных нагревателей, стартеров или двигателей выше 400 Вт при 12 В
• Отсутствует надпись на клавише - пользователь не видит функцию, необходимо помечать панель отдельно
• Не рассчитан на частые переключения (>1000 циклов/час) - снижает срок службы

Примеры использования

• Включение/выключение светодиодной подсветки в багажнике автомобиля
• Управление зарядным устройством для аккумуляторов в мастерской
• Коммутация вентилятора охлаждения в распределительном щите
• Пульт управления в морском или железнодорожном оборудовании
• Автономные системы энергоснабжения на базе 12 В (солнечные станции, ИБП)

Практические советы

• При пайке используйте температуру не выше 260 C и время воздействия менее 3 секунд - перегрев повредит пластик и LED
• Для увеличения срока службы не перегружайте выключатель - работайте с запасом по току (не более 80 % от 30 А = 24 А)
• Проверьте диаметр отверстия перед монтажом: минимальный 9,5 мм, максимальный 16,2 мм - слишком маленькое отверстие не позволит вставить корпус, большое - вызовет люфт
• Если выключатель установлен на металлической панели, убедитесь, что крепежное кольцо не замыкает контакты на массу - изоляция между корпусом и панелью отсутствует
• Для многократного использования в вибрационных средах (например, на транспорте) дополнительно зафиксируйте корпус клеем или хомутом
