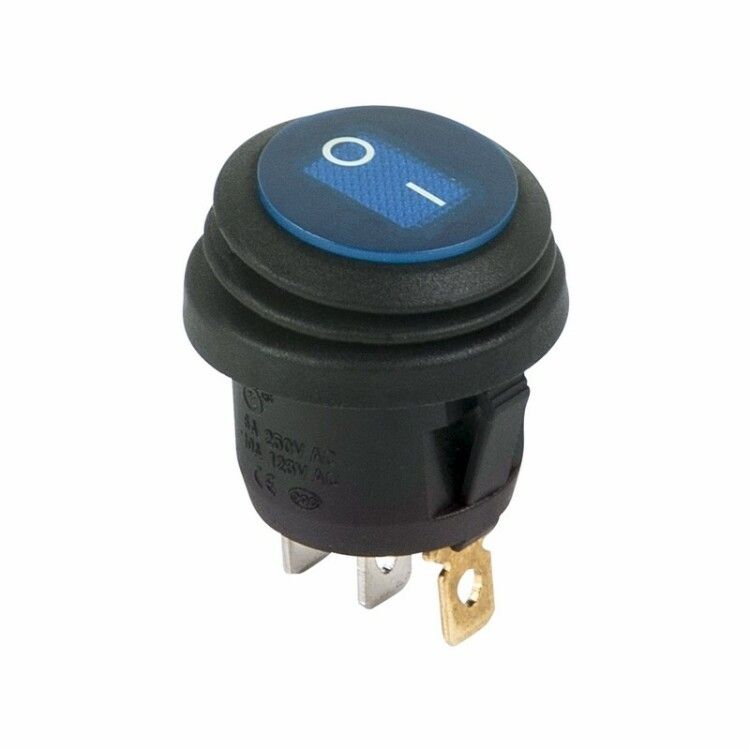

Выключатель клавишный круглый 250V 6А (3c) ON-OFF синий с подсветкой ВЛАГОЗАЩИТА | 36-2596 REXANT MEET

Выключатель клавишный круглый 250В 6А (3с) ON-OFF синий с подсветкой ВЛАГОЗАЩИТА от Rexant — это двухпозиционный переключатель с LED-индикацией, предназначенный для управления электрическими цепями переменного тока в устройствах, работающих во влажной среде. Артикулы etm36-2596 и 36-2596 соответствуют одной модели, подходящей для сборки оборудования с требованием к защите от пыли и влаги.

Назначение и область применения

Выключатель используется для включения и отключения электрических цепей переменного тока до 250 В и током до 6 А. Он подходит для установки в устройствах, где важна защита от внешней среды: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, промышленные панели управления, автомобильная электроника. Благодаря наличию подсветки, положение выключателя легко определить в темноте.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип тока: переменный (AC)
• Степень защиты: IP51 — защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, нарушающем работу) и капельной воды, падающей вертикально
• Тип контактов: 2 поста, без нормально замкнутых (НЗ) и перекидных контактов — однополюсный, однонаправленный переключатель ON-OFF
• Подсветка: светодиод (LED), встроен в клавишу
• Цвет клавиши: синий
• Форма клавиши: круглая, плоская
• Механизм: с фиксацией в обоих положениях — не пружинный, удерживается в выбранном состоянии
• Габариты: 20×20×34,2 мм
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель монтируется методом пайки — он не имеет крепёжных винтов или зажимов. Устанавливается в отверстие панели толщиной от 0,8 мм до 3 мм. Диаметр отверстия должен точно соответствовать габаритам корпуса (20 мм). После установки выводы контактов припаиваются к печатной плате или проводам. Не рекомендуется использовать с инструментами для затяжки — риск повреждения корпуса. Подключение выполняется через плоские контактные площадки, совместимые с типовой пайкой.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP51 позволяет применять устройство в помещениях с повышенной влажностью, но не в условиях постоянного воздействия брызг, струй воды или погружения. Не предназначен для работы в взрывоопасных зонах или на открытом воздухе без дополнительной защиты.

Преимущества

• Устойчивость к пыли благодаря IP51 — снижает риск отказа в запылённых условиях
• LED-подсветка в синем цвете обеспечивает визуальную индикацию состояния без дополнительных элементов
• Плоская форма клавиши удобна для компактных панелей и не выступает над поверхностью
• Фиксированное положение исключает случайное переключение
• Круглая форма совместима со многими стандартными отверстиями в корпусах оборудования

Ограничения применения

• Не подходит для цепей постоянного тока — рассчитан только на переменный ток (AC)
• IP51 не гарантирует защиту от струй воды, брызг или высокой влажности в виде конденсата — не используйте в душевых, банях, на улице
• Отсутствие винтового крепления делает невозможным демонтаж без пайки — трудно заменить после сборки
• Не предназначен для частого механического воздействия — не для автопрома с вибрацией выше нормы
• Максимальный ток 6 А — нельзя использовать для мощных нагревателей, двигателей >1,5 кВт

Примеры использования

• Сетевой фильтр с индикацией включения
• Блок питания компьютера или сервера
• Аудиоусилитель с функцией включения/выключения
• Панель управления малогабаритным оборудованием на производстве
• Автомобильный адаптер или зарядное устройство внутри корпуса

Практические советы

• При монтаже проверьте точность отверстия — даже небольшое расхождение (>0,2 мм) может вызвать трещины в корпусе при установке
• При пайке соблюдайте температурный режим — не допускайте перегрева корпуса более чем 260°C на время до 5 секунд
• Для долговечности не используйте силовые нагрузки близко к пределу 6 А — лучше оставляйте запас 20%
• Синяя подсветка хорошо видна в темноте, но может быть недостаточно яркой при ярком освещении — учтите условия эксплуатации
• Если требуется замена — выключатель невозможно снять без удаления пайки; проектируйте доступ к плате заранее
