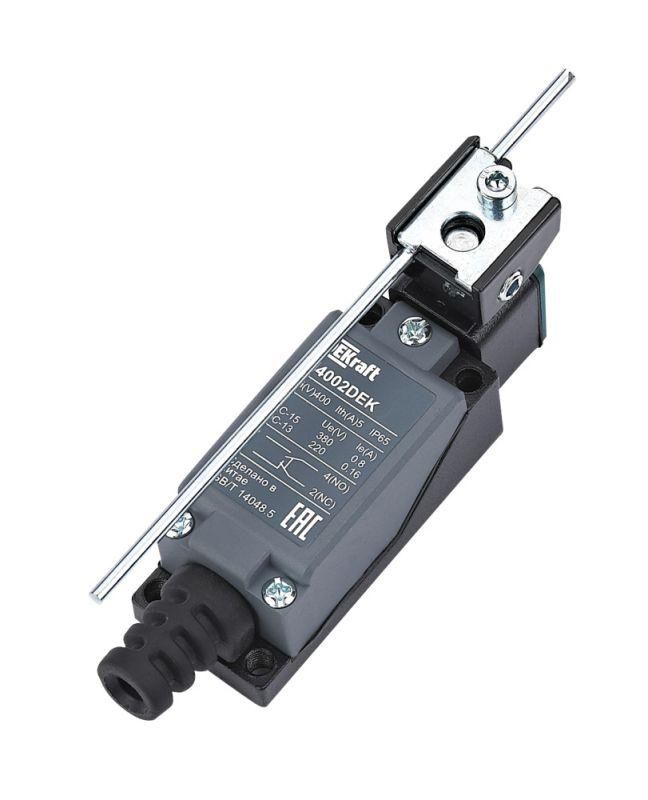

Выключатель концевой 1НО1НЗ вращающийся стержень регулиру. длины метал. DEKraft 34002DEK APC

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый вращающийся стержень регулируемой длины от DEKraft (арт. 34002dek) - надёжный коммутационный элемент для фиксации положений механизмов в жестких условиях. Он сочетает два типа контактов, регулируемый стержень и высокую степень защиты, что делает его подходящим для автоматизированных линий, станков и грузового оборудования.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей машин: зажимов, люков, платформ, штор, перемещаемых узлов. Его применяют там, где требуется точная фиксация позиций и безопасное отключение питания при достижении предела хода. Подходит для систем с частыми циклами работы - например, на конвейерах, лифтах, прессах, роботизированных комплексах.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки
• Тип привода: вращающийся стержень с возможностью регулировки длины - позволяет точно настроить момент срабатывания
• Номинальный ток: 0,8 А при переменном токе 230 В (AC-15)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (соответствует механическому воздействию в промышленной среде)
• Рабочий температурный диапазон: от –30 C до +70 C - работает в холодных цехах и нагретых зонах
• Материал корпуса: термопластичный пластик с двойной изоляцией - обеспечивает электро- и теплозащиту
• Подключение: кабельный ввод PG - совместим со стандартными кабелями с наружным диаметром 5–8 мм
• Электрическая износостойкость: ≥1 млн циклов при нагрузке DC-13
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель крепится к оборудованию через два монтажных отверстия с метрической или самонарезной резьбой. Установка выполняется на плоскую поверхность - важно, чтобы стержень мог свободно поворачиваться и не испытывал боковых усилий. Кабельный ввод PG позволяет подключить провод без дополнительных переходников. Модульная конструкция упрощает замену внутренней группы контактов без демонтажа всего устройства.

Безопасность и стандарты

Выключатель соответствует требованиям европейского стандарта DIN EN 50047 и российским ГОСТ IEC 60947-5-1 (для промышленных контроллеров) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована за счёт наличия двух независимых контактов - один НО, другой НЗ - что позволяет использовать его в системах с дублированием сигналов. Это особенно важно для аварийных остановок и функций E-Stop.

Преимущества

• Регулируемая длина стержня - позволяет точно настраивать расстояние срабатывания без замены детали
• Два типа контактов в одном устройстве - экономят место и снижают количество точек установки
• Защита IP65 и IK04 - выдерживает влажность, пыль, брызги и случайные удары
• Высокая долговечность - более миллиона циклов - снижает затраты на обслуживание
• Компактный форм-фактор - легко интегрируется в плотные конструкции

Ограничения применения

• Не предназначен для управления мощными нагрузками - максимальный ток 0,8 А требует использования через реле или контактор при работе с двигателями выше 180 Вт
• Пластиковый корпус не рассчитан на прямое воздействие открытого пламени или агрессивных химических веществ
• Регулировка стержня требует доступа к механизму - нельзя менять длину во время работы машины
• Не рекомендован для применений с постоянными вибрациями выше 10 g - возможна потеря контакта

Примеры использования

• На конвейере - фиксирует окончание движения тележки перед сменой участка
• В дверях станка - отключает питание при открывании и запускает цикл при закрывании
• В подъёмниках - сигнализирует о достижении верхнего/нижнего предела
• В системах безопасности - используется в паре с другим выключателем для проверки целостности цепи E-Stop

Практические советы

• Перед установкой проверьте, чтобы ось стержня была перпендикулярна направлению движения - иначе возникнет боковая нагрузка и преждевременный износ
• Используйте кабели с внешним диаметром 5–8 мм для герметичного входа через PG-ввод
• При монтаже в местах с повышенной вибрацией - используйте контргайки и антивибрационные прокладки
• Для длительной службы - периодически проверяйте состояние контактов и чистоту стержня от грязи и масла
• При замене - можно заказывать только внутреннюю контактную группу, так как корпус остаётся пригодным
