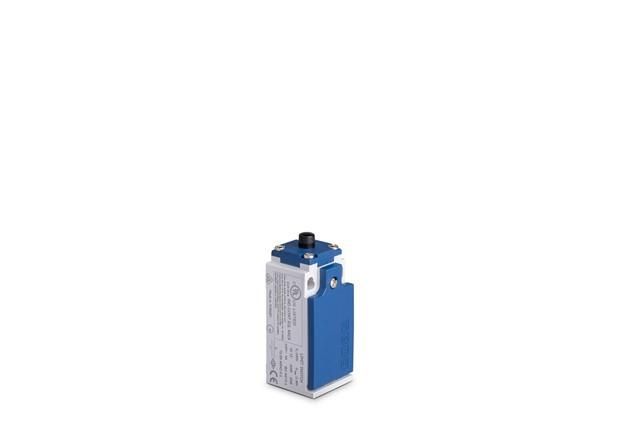

Выключатель концевой быстрого переключения линейный 1-но направленный с пластмас. консолью и пластиковым плунжером (1НО+1НЗ) EMAS L5K13PUP211

Выключатель концевой линейный 1-но направленный с пластмассовой консолью и пластиковым плунжером (1НО+1НЗ) от бренда EMAS - это надёжный механический переключатель для фиксации положений движущихся частей оборудования. Артикул L5K13PUP211 подходит для задач автоматизации на станках, транспортерах и других устройствах с ограниченным пространством.

Назначение и область применения

Этот выключатель используется для определения крайних положений механизма - например, когда деталь достигает предела хода. Он срабатывает при контакте с объектом через пластиковый плунжер, замыкая или размыкая цепь. Подходит для установки там, где нужна компактная и устойчивая к коррозии конструкция. Часто применяется в системах управления конвейерами, дверями, шлюзами, прессами и другим оборудованием с линейным перемещением.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Материал корпуса: пластмасса
• Материал плунжера: пластик
• Тип действия: одностороннее (линейное)
• Рабочий ход плунжера: не указано - зависит от внешнего усилия
• Степень защиты IP: не указана - не предназначена для работы во влажной среде или под давлением воды

Совместимость и монтаж

Установка осуществляется с помощью крепления к поверхности - обычно через отверстия в корпусе. Консоль из пластика позволяет легко регулировать угол наклона выключателя для точного совпадения с траекторией движения. Для подключения используются клеммы, рассчитанные на провода до 1,5 мм2. Убедитесь, что посадочное место соответствует габаритам корпуса - он не имеет стандартизированного крепления типа M14 или M18, поэтому требует индивидуального монтажа.

Безопасность и стандарты

Информация о сертификации и соответствие стандартам IEC/EN не предоставлена. Выключатель не предназначен для использования в взрывоопасных зонах или в системах, требующих официальной сертификации безопасности (например, SIL, CE для машинного оборудования). Применяйте только в условиях, где допустимо использование бытовых или полупромышленных компонентов.

Преимущества

• Легкий вес за счёт пластикового корпуса и плунжера - удобен для установки в местах с жесткими требованиями к массе
• Устойчив к воздействию масел и некоторых химических веществ благодаря материалу корпуса
• Наличие двух контактов (НО+НЗ) позволяет использовать один прибор для контроля двух состояний - например, “достигнут” и “не достугнут”
• Пластиковая консоль снижает риск повреждения при случайном ударе, в отличие от металлических аналогов

Ограничения применения

• Не работает при температурах ниже -10C и выше +60C - материалы теряют прочность и эластичность
• Пластиковый плунжер не выдерживает высокую силу удара - не подходит для тяжёлых механизмов с большой инерцией
• Отсутствует защита от пыли и влаги - нельзя применять в сырых помещениях, на улице или рядом с мойками
• Не рекомендован для частых циклов срабатывания более 1000 раз в час - срок службы снижается
• Не подходит для цепей переменного тока свыше 250 В или постоянного тока свыше 30 В - мощность контактов не специфицирована

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение завершения цикла подъёма платформы в упаковочной линии
• Контроль открытия/закрытия люка на технологическом оборудовании
• Обнаружение наличия изделия на конвейере перед следующей операцией

Практические советы

• Перед установкой проверьте, чтобы плунжер свободно двигался - не допускайте перекосов, которые вызывают заедание
• Если требуется большая долговечность - используйте этот выключатель только в легких режимах; для тяжёлых условий выбирайте модели с металлическим плунжером
• Подключение НО и НЗ можно использовать параллельно - например, для сигнализации и остановки одновременно
• При монтаже в вибрационной среде закрепите корпус дополнительно клеем или контргайкой - пластиковые элементы со временем могут ослабнуть
• Артикул L5K13PUP211 - не заменяемый полностью другими моделями EMAS. При необходимости замены ищите точно такой же тип с двумя контактами и пластиковой консолью.
