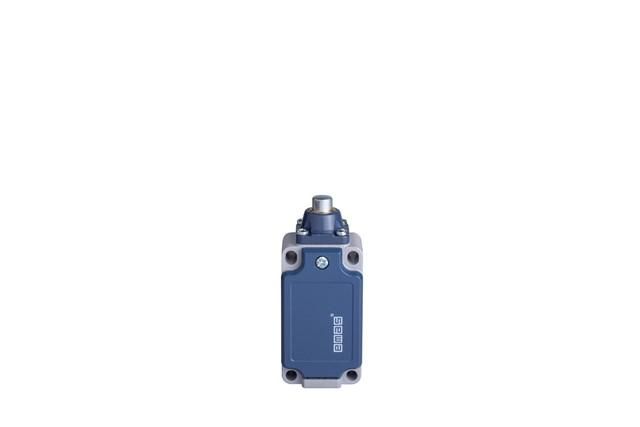

Выключатель концевой быстрого переключения линейный 1-но направленный с пластмас. консолью и стальным плунжером (1НО+1НЗ) EMAS L52K13PUM211

Выключатель концевой линейный 1-но направленный с пластмассовой консолью и стальным плунжером (1НО+1НЗ) от бренда EMAS с артикулом l52k13pum211 предназначен для фиксации положений механизмов в автоматизированных системах. Его компактная конструкция и надежные контакты делают его подходящим решением для промышленного оборудования, где важна точность и долговечность.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей машин - например, когда деталь достигает предела хода. Он активируется механическим воздействием на плунжер, что вызывает переключение контактов. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным перемещением.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал плунжера: сталь - устойчив к износу и механическим нагрузкам
• Консоль: пластмассовая - обеспечивает электроизоляцию и снижает риск повреждения при ударах
• Корпус: призматический металл - прочный, защищает внутренние элементы от внешнего воздействия
• Ввод кабеля: PG13,5 или сечение до 1,5 мм2 - совместим с распространёнными проводами
• Количество вводов: один - для одного кабеля питания/сигнала
• Подключение: съёмные блок-контакты - позволяют менять контактную группу без замены всего устройства
• Изолирование: двойная изоляция - повышает безопасность при работе с высокими токами
• Внешние соединительные отверстия - удобны для прямого подключения через клеммы или разъёмы

Совместимость и монтаж

Устройство монтируется на раму, стенку или направляющую с помощью болтов или крепёжных отверстий в корпусе. Для правильной работы важно, чтобы ось движения механизма точно совпадала с осью плунжера - иначе возможны заклинивание или преждевременный износ. Диаметр плунжера соответствует стандартному зазору для большинства промышленных применений. Кабель подключается через ввод PG13,5; допускаются наконечники типа “штыревые” или “вилочные”, подходящие под сечение 1,5 мм2.

Безопасность и стандарты

Двойная изоляция соответствует требованиям безопасности для устройств класса II - не требует заземления. Конструкция не содержит опасных материалов. Применим в средах с повышенной запылённостью, однако степень защиты IP не указана - не рекомендуется использовать в условиях постоянного попадания воды или агрессивных жидкостей.

Преимущества

• Съёмные блок-контакты - можно заменить контактную часть без демонтажа всего выключателя
• Стальной плунжер - длительный срок службы даже при частых циклах срабатывания
• Пластмассовая консоль - исключает короткое замыкание между корпусом и подвижной частью
• Один ввод кабеля - минимизация числа точек подключения, снижение риска ошибок при монтаже
• Призматическая форма корпуса - позволяет плотно прилегать к поверхностям, уменьшая люфт

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - нет сертификата ATEX или IECEx
• Не рассчитана на работу в условиях постоянного контакта с водой или маслом - отсутствует указанная степень защиты IP
• Работает только при линейном воздействии - не подходит для угловых или радиальных срабатываний
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в ввод PG13,5

Примеры использования

• На конвейере - для сигнализации достижения грузом конца пути
• На станке ЧПУ - для определения нулевой точки инструмента
• В дверях шлюзов - для контроля полного закрытия
• В системах подъёмника - для аварийной остановки при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, чтобы плунжер двигался свободно - без перекосов и трения
• Используйте кабели с жилами, зачищенными до нужной длины - слишком длинные жилы могут мешать сборке внутри корпуса
• При необходимости замены контактов - отсоедините питание, затем просто выньте старый блок-контакт и вставьте новый
• Если оборудование работает в условиях вибраций - дополнительно закрепите выключатель с использованием контргаек или герметика
• Артикул l52k13pum211 - единственный вариант этой модели в линейке EMAS; аналоги могут отличаться по форме ввода или типу контактов
