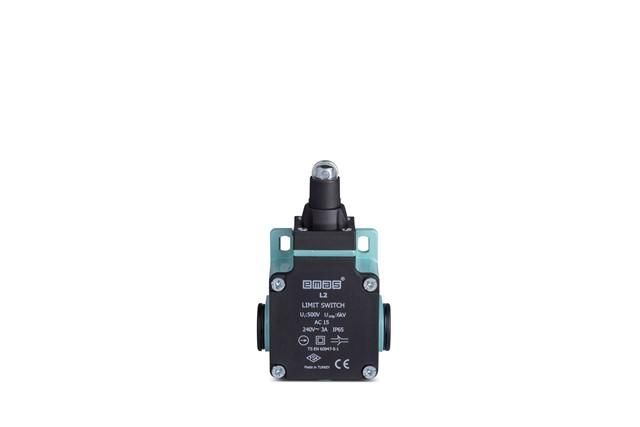

Выключатель концевой быстрого переключения линейный 3-х направленный с пластмас. консолью и стальным плунжером роликок Ф13мм (1НО+1НЗ) EMAS L2K13MUM331

Выключатель концевой линейный 3-х направленный с пластмассовой консолью и стальным плунжером, роликовый Ф13мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутационный элемент для фиксированного определения положения движущихся частей оборудования. Артикул L2K13MUM331 предназначен для работы в условиях повышенной механической нагрузки и подходит для автоматизированных систем, где важна точная и долговечная работа.

Назначение и область применения

Этот выключатель используется для регистрации окончания хода механизма - например, когда деталь достигает крайнего положения. Он активируется за счёт контакта с роликом, который поворачивается при столкновении с препятствием. Подходит для установки на станках, транспортерах, шлюзах, лифтовых платформах и других устройствах с линейным перемещением. Благодаря трём направлениям срабатывания, он позволяет контролировать движение в нескольких плоскостях - вперёд, назад и вбок - что снижает необходимость в использовании нескольких отдельных устройств.

Технические характеристики

• Тип: роликовый, линейный, 3-х направленный
• Ролик: диаметром 13 мм, из прочного пластика
• Плунжер: стальной, устойчивый к износу
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Консоль: пластмассовая, обеспечивает гибкую ориентацию чувствительного элемента
• Максимальный ток: до 5 А (при напряжении до 480 В переменного тока)
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду

Совместимость и монтаж

Установка осуществляется через крепёжную планку на раме или корпусе машины. Консоль позволяет регулировать угол наклона ролика +-90°, чтобы точно совместить его с поверхностью, задействованной в движении. Диаметр посадочного места под крепление - 12–14 мм. Для подключения используются клеммы с зажимом под провод до 2,5 мм2. Убедитесь, что направление движения объекта перпендикулярно оси ролика - иначе возможен преждевременный износ или отказ.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-5-1 для концевых выключателей. Контакты рассчитаны на работу в цепях управления малой мощности, а не на прямое управление силовыми нагрузками. Применение в средах со взрывоопасными газами запрещено - устройство не имеет взрывозащиты.

Преимущества

• Трёхнаправленная активация снижает количество комплектующих в системе
• Стальной плунжер выдерживает многократные удары без деформации
• Пластмассовая консоль устойчива к коррозии и не требует смазки
• IP67 обеспечивает работоспособность в пыльных, влажных и грязных условиях
• Чёткая и воспроизводимая сработка даже при медленном движении

Ограничения применения

• Не предназначена для высокочастотных срабатываний более 120 раз/мин - риск перегрева контактов
• Не рекомендуется использовать в средах с агрессивными химическими веществами - пластик консоли может разрушаться
• Ролик не предназначен для контакта с острыми кромками - возможен его быстрый износ
• Не следует применять в качестве основного средства аварийной остановки - требуется резервирование по нормам безопасности

Примеры использования

• На конвейере: фиксирует достижение грузом предельной точки съезда
• На станке с ЧПУ: сигнализирует о завершении перемещения суппорта
• В шлюзе: регистрирует закрытие двери перед запуском цикла
• На подъёмнике: отслеживает верхнее и нижнее положение платформы одновременно

Практические советы

• Перед монтажом проверьте, что траектория движения не будет задевать корпус выключателя - это исключит случайное срабатывание
• Используйте кабели с экранированием, если выключатель установлен рядом с частотниками или двигателями - это снизит помехи
• Проверяйте состояние ролика каждые 5000 циклов; при появлении сколов или потёртостей замените его
• Для длительной службы избегайте постоянного давления на ролик - он работает только при импульсном воздействии
• Артикул L2K13MUM331 совместим с большинством стандартных кронштейнов EMAS - можно легко заменить аналогичные модели
