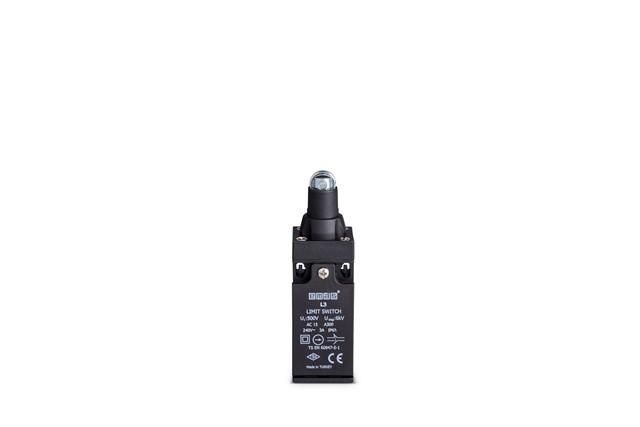

Выключатель концевой быстрого переключения линейный 3-х направленный с пластмас. консолью и стальным плунжером роликок Ф13мм (1НО+1НЗ) EMAS L3K13MUM331

Выключатель концевой линейный 3-х направленный с пластмассовой консолью и стальным плунжером, роликовый Ф13мм (1НО+1НЗ) от бренда EMAS - надёжный механический переключатель для фиксированной фиксации положений движущихся механизмов. Артикул l3k13mum331 применяется там, где требуется точное срабатывание при контакте с упором, особенно в условиях пыли и влаги.

Назначение и область применения

Выключатель концевой линейный используется для автоматического размыкания или замыкания электрических цепей управления при достижении механизmom заданной точки движения. Подходит для систем с линейным перемещением: конвейеры, станки, лифты, шлюзы, автоматические ворота. Трёхнаправленная консоль позволяет срабатывать при контакте с упором с трёх сторон - спереди, сверху и сбоку, что повышает гибкость установки.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Ролик: диаметром 13 мм, стальной плунжер с пластмассовой консолью
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (1 мин)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диапазон рабочих частот: до 1800–3000 операций в час
• Механический ресурс: 1 000 000 циклов (мин.)
• Электрический ресурс: 1 000 000 циклов (мин.)
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (для трёх кабелей одновременно)
• Изоляция: двойная
• Съёмный контактный модуль - можно менять без демонтажа всего устройства

Совместимость и монтаж

Выключатель концевой линейный EMAS l3k13mum331 совместим с любыми устройствами, использующими стандартные концевые выключатели по IEC 60947-5-1. Установка осуществляется на раму, стойку или корпус машины через два крепёжных отверстия. Кабель вводится через герметичный ввод PG13,5 - допускается подключение трёх проводов одновременно. Для правильной работы важно, чтобы угол контакта ролика с упором был не более 15°, иначе возможна преждевременная деформация консоли. Габариты соответствуют классическим размерам - легко заменить аналоги других производителей.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1 и европейскому TS EN 60947-5-1, а также требованиям VDE 0660. Диэлектрическая прочность проверена: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами. Наличие двойной изоляции снижает риск поражения током даже при повреждении внешней оболочки. Применяется в цепях категории AC15 - управление нагрузками малой мощностью, в том числе катушками реле и контакторов.

Преимущества

• Устойчивость к запылённости и влаге благодаря защите IP65 - работает в цехах с высокой запылённостью
• Съёмный контактный блок - замена контактов без снятия выключателя с места монтажа
• Пластмассовая консоль снижает ударную нагрузку на ролик и продлевает срок службы
• Трёхнаправленное срабатывание - один прибор вместо трёх однонаправленных
• Высокий ресурс - 1 млн циклов гарантирует долгую работу без обслуживания

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость пластика
• Не рассчитан на коммутацию силовых цепей выше 3 А - использование в цепях освещения или двигателей требует промежуточного реле
• Не рекомендован для агрессивных сред: кислоты, щёлочи, растворители - материал корпуса не устойчив к химическому воздействию
• Ролик Ф13 мм не подходит для очень медленных или слабых упоров - минимальная сила удара должна обеспечивать полный ход плунжера

Примеры использования

• Фиксация крайних положений стола фрезерного станка
• Определение завершения цикла на конвейере сборки
• Контроль открытия/закрытия люка в пищевой линии
• Автоматическое отключение подъёмника при достижении верхнего предела
• Сигнализация наличия детали в зоне контроля на автоматизированном участке

Практические советы

• Перед монтажом проверьте, чтобы упор имел ровную поверхность и не имел острых кромок - они могут повредить ролик
• При подключении кабеля соблюдайте сечение 1,5–2,5 мм2 - меньшие сечения вызывают нагрев, большие - затрудняют вход в PG13,5
• При необходимости регулировки угла срабатывания - используйте подкладки под крепёж, не меняйте форму консоли
• Для длительной эксплуатации в условиях вибраций - дополнительно закрепите кабель хомутами в 10–15 см от ввода
• Проверяйте работоспособность каждые 6 месяцев - особенно при работе на максимальной частоте (3000 циклов/час)
