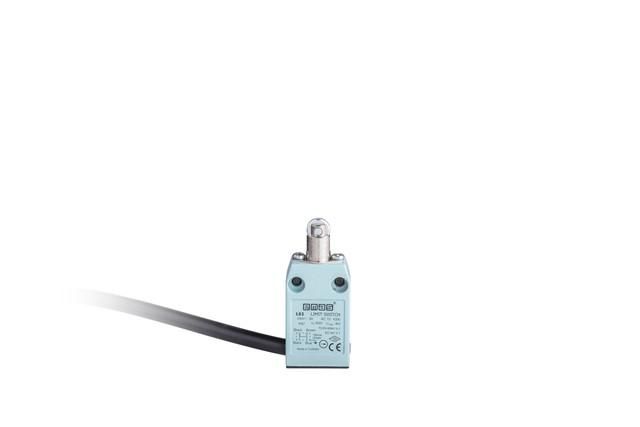

Выключатель концевой быстрого переключения линейный 3-х направленный с пластмас. консолью и стальным плунжером роликок Ф13мм (1НО+1НЗ) EMAS L61K13MUM331

Выключатель концевой линейный 3-х направленный с пластмассовой консолью и стальным плунжером, роликовый Ф13мм (1НО+1НЗ) от бренда EMAS - надёжный коммутирующий элемент для фиксированного определения положения механизмов в автоматизированных системах. Артикул l61k13mum331 предназначен для работы в условиях механических нагрузок и повышенной запылённости.

Назначение и область применения

Этот выключатель используется для сигнализации достижения предельного положения движущихся частей оборудования. Он активируется при контакте ролика с препятствием, что замыкает или размыкает электрическую цепь. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным перемещением. Применяется там, где требуется точная фиксация крайних положений без избыточного усилия.

Технические характеристики

• Тип переключения: 1 нормально открытый контакт (1НО) + 1 нормально закрытый контакт (1НЗ)
• Ролик: диаметром 13 мм, металлический, с гладкой поверхностью для плавного скольжения
• Консоль: изготовлен из прочной пластмассы - устойчив к химическим воздействиям и коррозии
• Плунжер: стальной, обеспечивает долговечную работу при многократных ударных нагрузках
• Угол действия: три направления - переднее, правое и левое (трёхсторонняя активация)
• Максимальное напряжение: до 500 В переменного тока / 250 В постоянного тока
• Максимальный ток: 5 А
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду

Совместимость и монтаж

Выключатель l61k13mum331 монтируется на раму или корпус механизма через два крепёжных отверстия в основании консоли. Для надёжной работы важно соблюдать угол подхода ролика к объекту - он должен контактировать перпендикулярно или под углом не более 15°. Кабель подключения выводится через герметичный вход, не требует дополнительной герметизации. Совместим со всеми стандартными клеммниками и контроллерами с входами типа дискретный сигнал.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1 для аппаратов управления. Конструкция исключает самопроизвольное срабатывание при вибрациях. Материалы консоли и корпуса не поддерживают горение и соответствуют классу UL94 V-2.

Преимущества

• Трёхнаправленная активация позволяет использовать один прибор вместо трёх односторонних - экономия места и стоимости
• Пластмассовая консоль снижает уровень шума при ударе и не деформируется при температурных колебаниях
• Стальной плунжер выдерживает высокие импульсные нагрузки - срок службы выше аналогов с пластиковыми плунжерами
• Защита IP67 делает устройство пригодным для использования в сырых, пыльных и агрессивных средах

Ограничения применения

• Не предназначена для частых срабатываний более 120 раз в минуту - возможен износ ролика и контактов
• Не рекомендуется применять в средах с агрессивными растворителями, маслами на основе силикона или кислотами - они повредят пластмассовую консоль
• Ролик диаметром 13 мм требует минимального зазора между деталью и выключателем - не подходит для компактных конструкций с ограниченным пространством

Примеры использования

• На конвейере - определение положения тележки в конце пути
• На станке ЧПУ - контроль крайнего положения стола при продольном перемещении
• В шлюзе - фиксация открытия/закрытия затвора
• На подъёмнике - аварийная остановка при достижении верхней точки

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - при необходимости смажьте ось графитовой смазкой
• Учитывайте посадочный диаметр 13 мм - выбирайте материалы для контакта, которые не будут слишком мягкими (например, мягкая резина может деформироваться и вызывать некорректное срабатывание)
• При использовании в условиях вибраций дополнительно закрепите корпус с помощью контргайки или клея на основе эпоксидной смолы
• Для длительной эксплуатации регулярно осматривайте состояние ролика и контактов - особенно после 500 тыс. циклов срабатывания
