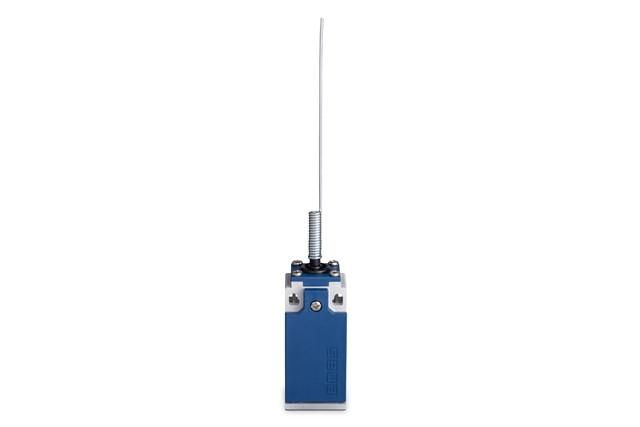

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стальной пружиной (1НО+1НЗ) EMAS L5K13SOM101

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) от бренда EMAS, артикул l5k13som101 - механический коммутационный элемент для фиксированного определения положения движущихся частей оборудования. Применяется там, где требуется надёжное и долговечное срабатывание при точном позиционировании.

Назначение и область применения

Этот выключатель используется для контроля конечных положений механизмов: перемещаемых платформ, дверей, рычагов, столиков станков, конвейеров и других автоматизированных систем. Он реагирует на физическое воздействие - когда объект задевает консоль, происходит замыкание или размыкание цепи. Подходит для задач, требующих высокой точности и устойчивости к внешним нагрузкам.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 млн операций
• Электрический ресурс: 1 млн операций
• Предельная частота срабатывания: до 6000 операций в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность диэлектрика: 2500 В переменного тока в течение 1 минуты
• Тип корпуса: пластмассовая консоль, внутренняя пружина из стали
• Область применения по IEC: AC-11 (нагрузки с малым коэффициентом мощности, типичные для управления)

Совместимость и монтаж

Установка осуществляется через крепёжные отверстия в корпусе. Консоль имеет гибкую форму - её можно слегка подгибать для точной настройки точки срабатывания. Учитывайте посадочные размеры: консоль должна свободно взаимодействовать с деталью механизма без заеданий. Для надёжной работы рекомендуется жестко закрепить корпус, чтобы исключить вибрацию. Выключатель совместим со стандартными клеммниками и проводами сечением до 1,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Защита IP65 обеспечивает работу в запылённых и влажных помещениях. Электрическая прочность 2500 В гарантирует безопасную изоляцию между контактами и корпусом даже при кратковременных скачках напряжения.

Преимущества

• Высокая механическая долговечность - 10 миллионов циклов - снижает необходимость замены
• Пластмассовая консоль устойчива к коррозии и не деформируется при ударах
• Стальная пружина обеспечивает чёткое и предсказуемое срабатывание
• Два типа контактов (НО+НЗ) позволяют использовать один прибор для двух функций: сигнализация и управление
• Защита IP65 делает его пригодным для использования вне помещений и в зонах с мойкой

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материала
• Максимальный ток 3 А - нельзя применять для управления двигателями мощностью свыше ~700 Вт
• Частота срабатывания не более 6000/час - не подходит для очень быстрых циклов (например, высокоскоростные упаковочные линии)
• Не рассчитан на постоянное погружение в жидкость - IP65 не равно IP68

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение наличия изделия на конвейере перед упаковкой
• Контроль открытия/закрытия люка в шкафу управления
• Автоматическая остановка лифтовой платформы при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, что консоль легко возвращается в исходное положение - не должно быть трения или заеданий
• Подключайте провода с учётом полярности НО и НЗ - используйте маркировку на корпусе
• При использовании в вибрирующих средах дополнительно закрепите корпус с помощью контргайки или клея
• Не применяйте силовые инструменты для регулировки консоли - достаточно легкого ручного изгиба
• Проверяйте работоспособность после монтажа - тестовый цикл минимум 10–20 срабатываний
