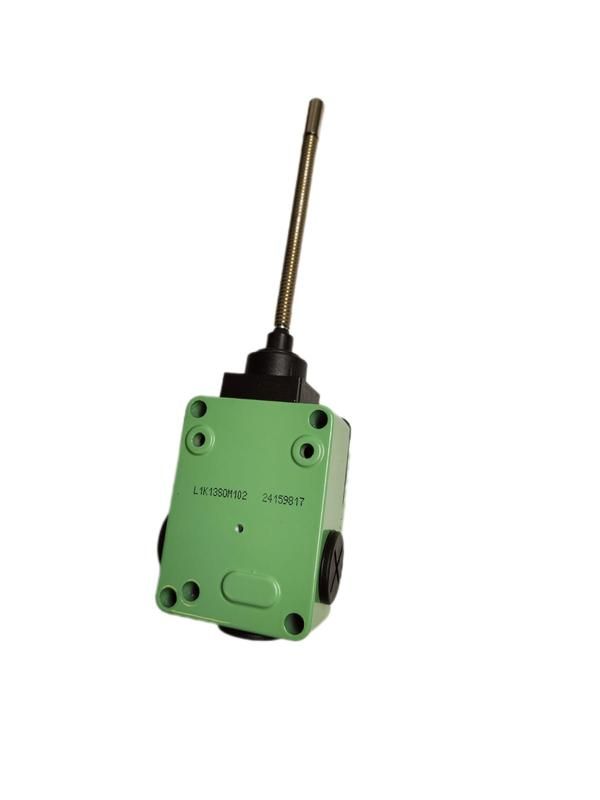

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стальной пружиной наконечником (1НО+1НЗ) EMAS L1K13SOM102

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) от бренда EMAS, артикул l1k13som102 - это надёжный механический переключатель для фиксированной точки срабатывания в автоматизированных системах. Он предназначен для коммутации слаботочных цепей управления при контакте с движущимся упором, обеспечивает долгий срок службы и защищённую работу в условиях пыли и влаги.

Назначение и область применения

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) используется для контроля положения механизмов в автоматических линиях. Когда движущийся элемент (например, стол станка, тележка конвейера или заслонка) задевает консоль, выключатель замыкает или размыкает контактную группу - 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) контакт. Это позволяет передать сигнал в систему управления: остановить процесс, изменить направление движения или активировать индикацию.

Подходит для применения на станках, конвейерах, шлюзах, лифтах, устройствах с ограниченным ходом. Особенно эффективен там, где требуется жесткая фиксация точки срабатывания и устойчивость к внешним воздействиям.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (1 мин)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диапазон рабочих температур: от –5 C до +40 C
• Частота операций: до 1800–3000 в час
• Механический ресурс: 10 млн операций (мин.)
• Электрический ресурс: 1 млн операций (мин.)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Тип ввода: PG13,5 (возможно подключение трёх кабелей)
• Корпус: алюминиевый, классическая форма
• Консоль: пластмассовая, многонаправленная - позволяет регулировать угол срабатывания
• Пружина: стальная, обеспечивает чёткую и быструю реакцию
• Съёмный блок контактов - можно менять без демонтажа всего выключателя
• Стандарт: IEC 947 / TS EN 60947-5-1 / VDE 0660

Совместимость и монтаж

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) совместим с любыми устройствами, использующими стандартные концевые выключатели с габаритами по IEC. Установка осуществляется через два крепёжных отверстия в корпусе - они соответствуют типовым размерам аналогичных моделей.

Кабель подключается через ввод PG13,5. Для герметизации рекомендуется использовать комплектные уплотнители. Подключение трёх кабелей допускается - это удобно при организации параллельных цепей или резервирования сигнала.

Съёмный блок контактов позволяет заменить контактную группу без снятия выключателя с места монтажа - снижает время обслуживания. Консоль легко поворачивается в нескольких плоскостях, что даёт возможность точно настроить точку срабатывания под конкретный упор.

Безопасность и стандарты

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) соответствует международному стандарту IEC 60947-5-1, который гарантирует безопасность работы в промышленных системах управления. Двойная изоляция и испытание на пробой 2000 В между корпусом и контактами обеспечивают защиту от поражения током даже при отказе одной из изолирующих оболочек.

Испытание на диэлектрическую прочность между разомкнутыми контактами - 1500 В - подтверждает устойчивость к импульсным перенапряжениям в цепях управления.

Преимущества

• Универсальность: многонаправленная консоль позволяет адаптировать положение срабатывания без замены детали
• Долговечность: высокий механический и электрический ресурс снижают частоту замены
• Защита IP65: работает в запылённых, влажных средах - на производстве, в цехах, на улице
• Легкое обслуживание: съёмный контактный блок меняется за минуты
• Стандартный монтаж: совместим с существующими креплениями и кабельными вводами
• Жёсткая пружина: обеспечивает чёткое, без провисаний срабатывание даже при медленном движении упора

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря эластичности материала консоли или снижение надёжности контактов
• Номинальный ток 3 А - нельзя применять для управления силовыми нагрузками (двигатели, нагреватели); только для цепей управления
• Не рассчитан на взрывоопасные среды - отсутствует взрывозащита Ex
• Пластмассовая консоль не выдерживает ударных нагрузок свыше проектных значений - не применяйте в условиях сильных вибраций без амортизации
• Не следует использовать в местах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал консоли может деформироваться

Примеры использования

• На ленточном конвейере: выключатель фиксирует крайнее положение тележки - при касании он отключает двигатель
• В станке с ЧПУ: срабатывает при достижении инструментом предела хода, отправляя сигнал на остановку оси
• В системе ворот: определяет полностью открытое/закрытое состояние, чтобы прекратить работу двигателя
• На погрузчике: контролирует высоту подъёма платформы - при достижении верхней точки отключает насос

Практические советы

• Перед монтажом проверьте, чтобы упор не перекашивал консоль - это снижает ресурс пружины и вызывает случайные срабатывания
• При подключении кабеля соблюдайте сечение 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - не войдёт в ввод PG13,5
• Если выключатель установлен вне помещения, дополнительно убедитесь, что кабельные вводы плотно затянуты - IP65 сохраняется только при правильной сборке
• Для длительной эксплуатации в условиях частых срабатываний (более 2000 в час) рекомендуется периодически проверять целостность контактов
• Артикул l1k13som102 от EMAS - это прямая замена для многих старых моделей; при замене убедитесь, что новая консоль имеет тот же радиус действия
