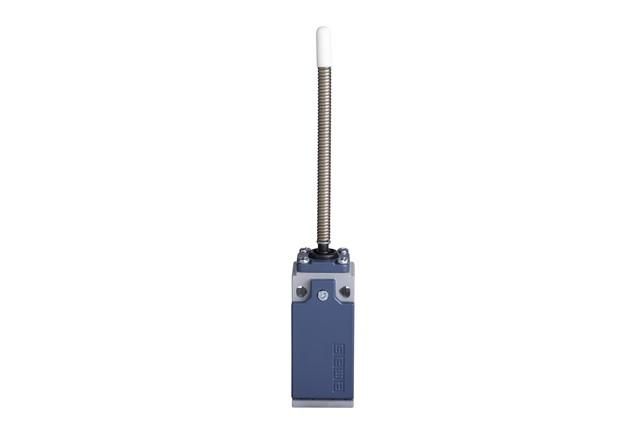

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью стальной пружиной накнечник (1НО+1НЗ) EMAS L51K13SOP102

Выключатель концевой многонаправленный с пластмассовой консолью, стальной пружиной, пластмассовым наконечником (1НО+1НЗ) от бренда EMAS, артикул l51k13sop102 - устройство для фиксированного срабатывания при механическом контакте, применяется в автоматических системах управления движением механизмов.

Назначение и область применения

Этот выключатель предназначен для контроля положения подвижных частей оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь доходит до предельной точки движения. Подходит для установки на станках, конвейерах, лифтах, шлюзах и других устройствах, где требуется надёжная сигнализация крайних положений.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал корпуса: пластмасса
• Материал пружины: сталь
• Материал наконечника: пластмасса
• Тип действия: многонаправленный - срабатывает при воздействии с нескольких сторон
• Конструкция: консольная рычаговая система с упругим элементом

Совместимость и монтаж

Установка осуществляется через крепление корпуса к поверхности с помощью болтов или хомутов. Консоль позволяет регулировать угол наклона наконечника, что удобно при точном позиционировании. Учитывайте габариты: консоль должна иметь свободный ход без задевания соседних элементов. Кабель подключения выводится из корпуса - рекомендуется использовать экранированный провод при работе в условиях электромагнитных помех.

Преимущества

• Многонаправленное срабатывание снижает требования к точному попаданию объекта - достаточно легкого касания с любой стороны
• Стальная пружина обеспечивает долгий срок службы даже при частых циклах
• Пластмассовый наконечник не повреждает чувствительные поверхности деталей
• Простая конструкция требует минимум обслуживания

Ограничения применения

• Не предназначена для работы в средах с высокой температурой - пластмассовые части теряют прочность выше 80 C
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Не рассчитана на постоянную нагрузку - используется только для импульсного срабатывания
• Пластмассовый наконечник не выдерживает острых металлических кромок - возможна быстрая деформация

Примеры использования

• Фиксация конца перемещения стола станка ЧПУ
• Определение наличия изделия на транспортере
• Контроль открытия/закрытия люка в пищевом оборудовании
• Сигнализация достижения верхней/нижней точки подъёмника

Практические советы

• Перед установкой проверьте, чтобы консоль могла свободно отклоняться без трения о другие детали
• Избегайте установки там, где есть риск попадания металлической стружки - она может заклинить наконечник
• При использовании в вибрационных средах дополнительно зафиксируйте кабель, чтобы исключить перегиб
• Для длительной эксплуатации периодически осматривайте состояние пружины и наконечника - при износе замените весь выключатель, а не отдельные части
