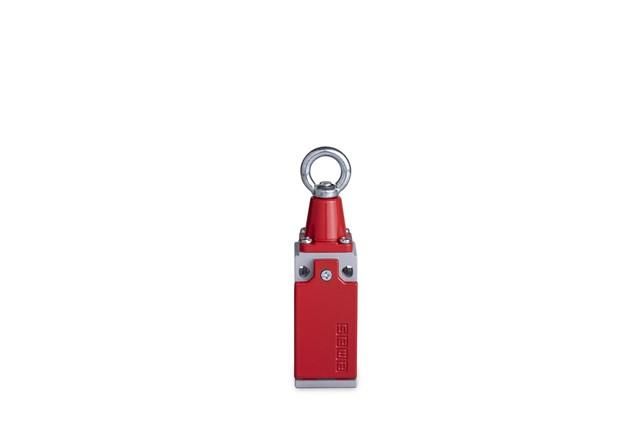

Выключатель концевой быстрого переключения с метал. консолью стальным кольцом (1НО+1НЗ) EMAS L51K13HUM111

Выключатель концевой быстрого переключения с металлической консолью и стальным кольцом L51K13HUM111 от EMAS предназначен для надёжного фиксирования положений механизмов в автоматизированных системах. Его компактная конструкция и прочный корпус обеспечивают долгую работу даже в условиях вибраций и механических нагрузок.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей оборудования. Он реагирует на физическое воздействие - например, когда деталь контактирует со стальным кольцом, вызывая моментальное переключение контактов. Подходит для установки на станках, транспортерах, лифтах, упаковочных машинах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Механизм переключения: быстрое действие - обеспечивает точную реакцию даже при малых усилиях
• Консоль: металлическая, жестко закреплена - снижает риск деформации при ударах
• Рабочий элемент: стальное кольцо - износостойкий, не требует регулировки после установки
• Материал корпуса: термопластичный пластик высокой прочности
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду

Совместимость и монтаж

Выключатель L51K13HUM111 монтируется на раму или основание оборудования с помощью двух крепёжных отверстий в корпусе. Металлическая консоль позволяет точно направить стальное кольцо на траекторию движения контролируемого элемента. Диаметр кольца соответствует типовым размерам рабочих органов - проверьте совпадение геометрии перед установкой. Кабельный вход рассчитан на провода до 2,5 мм2. Для герметизации используйте стандартные резиновые уплотнители, входящие в комплект.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для концевых выключателей. Сертифицирован для работы в промышленной среде с температурой от -25C до +80C. Электрические параметры контактов рассчитаны на коммутацию переменного тока до 5 А и постоянного тока до 3 А.

Преимущества

• Жёсткая металлическая консоль исключает люфт и гарантирует повторяемость срабатывания
• Стальное кольцо не боится грязи, масла и механических повреждений - служит дольше пластиковых аналогов
• Быстрое переключение минимизирует задержки в работе автоматики
• Защита IP67 позволяет использовать в сырых, запылённых и агрессивных средах

Ограничения применения

• Не предназначен для управления силовыми цепями выше 5 А - требуется использование промежуточных реле
• Не рекомендован для применения в взрывоопасных зонах - отсутствует взрывозащита
• При слишком высоких скоростях движения (>3 м/с) возможны отказы из-за инерционных нагрузок - проверяйте допустимые параметры в спецификации

Примеры использования

• Фиксация положения стола станка ЧПУ при достижении предела хода
• Остановка конвейера при попадании изделия в зону контроля
• Обнаружение открытия/закрытия двери шкафа управления
• Контроль положения рычага в механизме подъёма платформы

Практические советы

• Перед установкой проверьте, чтобы стальное кольцо свободно проходило по траектории без трения - это продлит срок службы контактов
• Используйте кабели с экранированием при подключении к чувствительной электронике - снижает помехи
• При монтаже в местах с сильными вибрациями затяните крепления с учётом момента 0,5–0,8 Нм - переусиливать нельзя
• L51K13HUM111 от EMAS можно заменить на аналоги с такими же контактами и размерами - главное - сохранить положение кольца относительно оси действия
