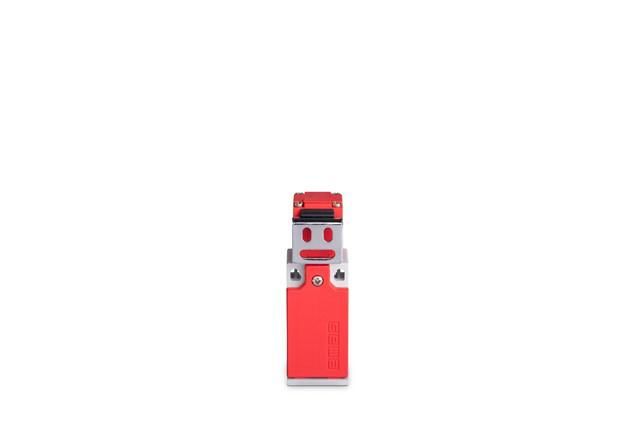

Выключатель концевой быстрого переключения с пластмас. консолью стальным изогнутым кронштейном (1НО+1НЗ) EMAS L5K13LUM321

Выключатель концевой быстрого переключения с пластмассовой консолью и стальным изогнутым кронштейном (1НО+1НЗ) от бренда EMAS (арт. L5K13LUM321) предназначен для надёжного фиксирования положений механизмов в автоматизированных системах. Его конструкция обеспечивает точное и быстрое срабатывание даже при высоких частотах циклов.

Назначение и область применения

Этот выключатель используется там, где требуется точно зафиксировать достижение механическим элементом определённой точки движения - например, при завершении хода стола станка, остановке ролика на конвейере или срабатывании двери шлюза. Подходит для оборудования с высокими требованиями к долговечности и устойчивости к внешним воздействиям. Применяется в машинах, работающих по классу нагрузки AC 11 - то есть для управления активными нагрузками типа нагревателей, ламп и аналогичных устройств переменного тока.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ) - два полюса, быстрое переключение;
• Рабочее напряжение: до 250 В переменного тока;
• Рабочий ток: 3 А переменного тока;
• Механический ресурс: 10 млн операций - срок службы при отсутствии нагрузки;
• Электрический ресурс: 1 млн операций - количество срабатываний под нагрузкой;
• Частота операций: макс. 6000 раз в час - не рекомендуется превышать этот порог для сохранения ресурса;
• Температурный диапазон: от –5 C до +40 C - работает в помещениях с контролируемым микроклиматом;
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления;
• Сопротивление изоляции: ≥100 МОм при 500 В постоянного тока - гарантирует безопасную работу при высоких потенциалах;
• Электрическая прочность диэлектрика: 2500 В переменного тока в течение 1 мин - способен выдерживать импульсы напряжения без пробоя.

Совместимость и монтаж

Выключатель имеет жёстко закреплённую пластмассовую консоль и стальной изогнутый кронштейн - они обеспечивают устойчивую установку без дополнительных креплений. Для монтажа достаточно совместить кронштейн с поверхностью и зафиксировать болтами. Учитывайте габариты корпуса и радиус изгиба кронштейна - он рассчитан на типовые зоны срабатывания, но не позволяет регулировать угол наклона. Подключение осуществляется через клеммы, расположенные внутри корпуса; провода должны иметь сечение до 1,5 мм2. Нельзя использовать для подключения двигателей или реактивных нагрузок - только активные (AC 11).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Высокая электрическая прочность (2500 В) и уровень защиты IP65 позволяют использовать его в средах с повышенной запылённостью или возможным попаданием жидкостей. Соответствие классу нагрузки AC 11 указывает на соответствие международным нормам для коммутирования резистивных нагрузок.

Преимущества

• Быстрое переключение контактов - минимальная задержка срабатывания, важна для точных позиционируемых систем;
• Высокий механический ресурс - снижает необходимость замены в условиях интенсивной эксплуатации;
• Герметичная конструкция IP65 - устойчив к загрязнению и влаге, что продлевает жизнь устройства;
• Интегрированный металлический кронштейн - исключает необходимость в дополнительных монтажных деталях;
• Удобная пластмассовая консоль - обеспечивает доступ к рычагу и предотвращает случайное повреждение механизма.

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C или выше +40 C - риск отказа контактов или деформации корпуса;
• Недопустимо использование с индуктивными или ёмкостными нагрузками (например, двигатели, реле, трансформаторы);
• Частота более 6000 операций/час может значительно снизить электрический ресурс;
• Не подлежит ремонту - при выходе из строя требует замены целиком;
• Кронштейн не регулируется - необходимо заранее проверить соответствие геометрии объекта установки.

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка при возврате в начальную точку;
• Определение наличия изделия на конвейере перед упаковкой;
• Контроль открывания/закрывания люка в пищевой или фармацевтической линии;
• Автоматическое отключение нагревательного элемента при достижении нужной температуры в термокамере.

Практические советы

• Перед установкой проверьте, чтобы движущийся элемент касался консоли именно в центре - смещение вызывает преждевременный износ;
• Подключайте провода плотно, без перегибов - плохой контакт увеличивает нагрев и снижает надёжность;
• Если оборудование работает в условиях вибраций, дополнительно закрепите корпус антивибрационными прокладками;
• Не используйте смазку на рабочей части консоли - она притягивает пыль и нарушает работу механизма;
• При замене старого выключателя сверьте тип контактов: L5K13LUM321 имеет именно 1НО+1НЗ - другие варианты не взаимозаменяемы.
