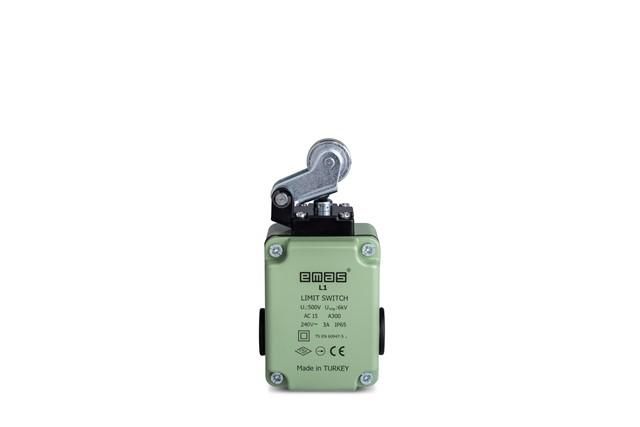

Выключатель концевой быстрого переключения угловой 1-но направленный с алюм. консолью и стальным роликом Ф22мм 1НО+1НЗ EMAS L1K13MIM211

Выключатель концевой угловой 1-направленный с алюминиевой консолью и стальным роликом Ф22 мм 1НО+1НЗ EMAS (артикул l1k13mim211) предназначен для фиксации положения движущихся частей оборудования - например, дверей, платформ или рычагов - с помощью механического контакта. Благодаря прочной конструкции и защищённому корпусу, он надёжно работает в условиях вибраций и запылённости.

Назначение и область применения

Этот выключатель используется там, где требуется точно зафиксировать предельное положение механизма - когда деталь достигает крайней точки движения. Подходит для автоматических линий, транспортеров, станков, шлюзов, лифтовых систем и других устройств с линейным или поворотным перемещением. Угловая форма позволяет установить его в ограниченном пространстве, а ролик обеспечивает плавное срабатывание даже при боковом контакте.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 22 мм
• Консоль: алюминиевая, устойчивая к коррозии
• Угол установки: угловой (90° между осью действия и корпусом)
• Механизм: одностороннее срабатывание (только в одном направлении)
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

Выключатель крепится через два отверстия на алюминиевой консоли. Для монтажа используйте болты M4. Консоль можно повернуть вокруг своей оси, чтобы точно совместить ролик с поверхностью, которая будет его задействовать. Кабельный вход рассчитан на провода до 1,5 мм2. Обязательно проверьте, что траектория движения объекта пересекает центр ролика - смещение вызывает износ и преждевременный выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1. Номинальная коммутируемая мощность - до 10 А при переменном токе 250 В. Применяется в электроустановках класса II (двойная изоляция). Не предназначено для взрывоопасных зон.

Преимущества

• Алюминиевая консоль легче стали, не ржавеет и снижает нагрузку на крепление
• Стальной ролик Ф22 мм устойчив к износу, особенно при частых циклах работы
• Комбинация 1НО+1НЗ позволяет использовать один прибор для контроля двух состояний (например, “закрыто” и “открыто”)
• Угловая форма экономит место при компактной сборке

Ограничения применения

• Не подходит для высокочастотного срабатывания более 120 циклов/мин - возможна потеря контакта
• Не рекомендован для использования в средах с агрессивными химическими веществами (кислоты, щелочи)
• Работает только при прямом контакте с роликом; не реагирует на приближение без физического воздействия
• Не предназначен для работы при температуре ниже -25C и выше +70C

Примеры использования

• Фиксация положения двери в автоматической камере стерилизации
• Определение конечного положения стола на фрезерном станке
• Контроль открытия люка на конвейерной ленте
• Остановка подъёмника при достижении верхнего предела

Практические советы

• Перед установкой проверьте, что посадочный диаметр консоли совпадает с местом крепления - в данном случае используются стандартные отверстия под М4
• При монтаже в пыльной среде регулярно осматривайте ролик - грязь может увеличить трение и привести к заклиниванию
• Подключите 1НО и 1НЗ к разным контурам управления - так вы получите сигналы обоих состояний без необходимости в двух устройствах
• Если механизм имеет большой импульс удара, установите демпфер или амортизатор перед точкой контакта - это продлит срок службы выключателя EMAS l1k13mim211
