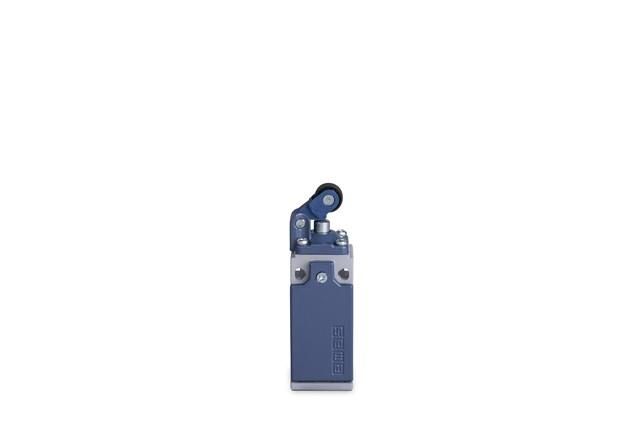

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью и роликом Ф14мм (1НО+1НЗ) EMAS L51K13MIP311

Выключатель концевой угловой 1-направленный с пластмассовой консолью и роликом Ф14 мм (1НО+1НЗ) от бренда EMAS, артикул l51k13mip311 - устройство для фиксированного определения положения движущихся частей оборудования. Подходит для автоматических линий, где требуется надежная коммутация при достижении предельной точки движения.

Назначение и область применения

Этот выключатель используется для контроля оконечных положений механизмов: когда движущий элемент задействует ролик, контакты переключаются. Применяется там, где нужна точная фиксация границ перемещения - например, на станках, транспортерах, шлюзах, лифтах и других устройствах с линейным или поворотным движением. Угловая форма позволяет установить его в ограниченном пространстве, особенно удобно при монтаже на рамах или корпусах с внешними углами.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластиковый, диаметром 14 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: односторонний - активируется при воздействии с одной стороны
• Материал корпуса: термостойкая пластмасса
• Степень защиты IP: не указана - не предназначен для работы во влажной среде или под пылью без дополнительной защиты

Совместимость и монтаж

Выключатель l51k13mip311 устанавливается механически - через отверстия в корпусе или кронштейне. Консоль жестко закрепляется, ролик должен свободно вращаться и находиться на пути движения детали. Для правильной работы важно соблюдать угол подхода: нагрузка должна действовать перпендикулярно поверхности ролика. Кабель подключения выводится через входную гофру - без специальных зажимов или герметизации. Максимальный момент воздействия на ролик не указан - рекомендуется избегать ударных нагрузок и бокового давления.

Безопасность и стандарты

Производитель не предоставляет информацию о соответствии международным стандартам (IEC, ГОСТ). Выключатель не имеет сертификатов взрывозащиты, не рассчитан на работу в опасных зонах. Электрические параметры (ток/напряжение) не указаны - необходимо проверять совместимость с цепью управления до монтажа.

Преимущества

• Угловая конструкция экономит место при компактной сборке
• Пластиковая консоль снижает риск повреждения деталей механизма при контакте
• Наличие двух типов контактов (НО+НЗ) позволяет использовать один прибор для разных схем управления
• Ролик обеспечивает плавное срабатывание даже при высокой скорости движения

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, мыла, масла или агрессивных сред - материал консоли не защищен от химического воздействия
• Отсутствие степени защиты IP делает устройство непригодным для открытых площадок или помещений с пылью
• Не рекомендуется применять при ударных нагрузках выше 1–2 Н - возможен выход из строя внутренних контактов
• Не поддерживает управление мощными нагрузками - требует использования через реле или контактор

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ при возврате в исходную точку
• Определение завершения прохождения изделия по конвейеру перед сбросом
• Контроль открывания/закрывания люка в автоматической системе
• Остановка движения платформы при достижении верхней или нижней точки

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно повернуться - не допускайте трения о соседние детали
• Используйте дополнительные упоры или демпферы, если скорость движения превышает 0,5 м/с - это продлит срок службы контактов
• Подбирайте место монтажа так, чтобы усилие на ролик было минимальным и направлено точно по оси вращения
• При использовании в многоканальной системе пометьте провода - наличие НО и НЗ усложняет диагностику при неверном подключении
• Артикул l51k13mip311 не имеет аналогов в линейке EMAS с такой же конструкцией - при замене сверьте форму консоли и расположение контактов
