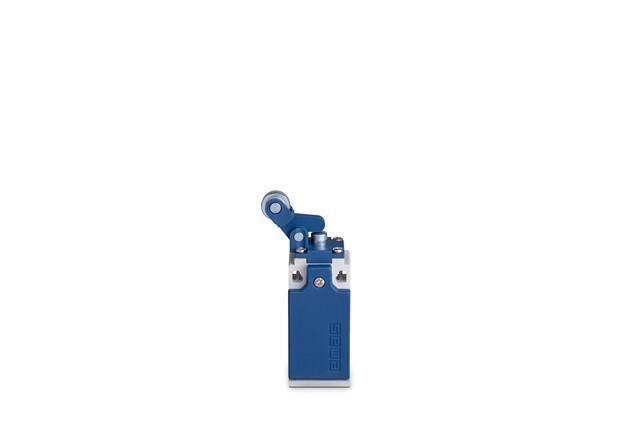

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью упором и метал. роликом Ф14мм (1НО+1НЗ) EMAS L5K13MIM411

Выключатель концевой угловой 1-направленный с пластмассовой консолью, упором и металлическим роликом Ф14 мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутирующий элемент для фиксированного определения крайних положений движущихся частей оборудования. Артикул L5K13MIM411 предназначен для работы в условиях механических нагрузок и требует минимального обслуживания.

Назначение и область применения

Этот выключатель используется для автоматического отключения или переключения цепи при достижении механизмом предельного положения. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Угловая форма позволяет удобно монтировать устройство в ограниченном пространстве, где прямолинейная конструкция невозможна.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: металлический, диаметром 14 мм
• Консоль: из прочной пластмассы, угловая форма
• Упор: жёстко закреплён, обеспечивает точную активацию
• Максимальный ток: не указано - требуется проверить по документации нагрузки
• Степень защиты IP: не указана - не предназначена для работы во влажной среде без дополнительной защиты

Совместимость и монтаж

Выключатель L5K13MIM411 крепится через отверстия в корпусе или специальные кронштейны. Для правильной работы важно соблюдать угол установки - он рассчитан на воздействие под углом 90° к направлению движения. Металлический ролик Ф14 мм совместим с поверхностями, имеющими радиус закругления не менее 7 мм. Не рекомендуется использовать с высокочастотными импульсными воздействиями - длительная работа при частых срабатываниях снижает срок службы контактов.

Безопасность и стандарты

Производитель EMAS не предоставляет информацию о соответствии международным стандартам (IEC/EN). Применение допускается только в рамках внутренней системы безопасности предприятия. Перед использованием необходимо провести оценку соответствия требованиям ГОСТ Р 50030.5.1 и другим нормативам, регулирующим применение концевых выключателей на вашем оборудовании.

Преимущества

• Угловая конструкция экономит место при компактной сборке
• Пластмассовая консоль снижает риск повреждения деталей механизма при ударах
• Металлический ролик обеспечивает долгий срок службы даже при постоянном трении
• Наличие двух типов контактов (НО+НЗ) позволяет гибко проектировать схемы управления

Ограничения применения

• Не предназначен для работы в агрессивных средах (масло, химикаты, вода)
• Отсутствие заявленной степени защиты IP делает его непригодным для открытых площадок или влажных помещений
• Не рекомендован для частых срабатываний более 60 раз в минуту - возможен быстрый износ контактов
• Не поддерживает управление мощными нагрузками выше 5 А без внешнего реле

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ при возврате в исходную точку
• Остановка ленты конвейера при достижении заданной точки загрузки
• Автоматическое отключение двери шлюза при её полном открывании
• Обнаружение наличия изделия на позиции в системе автоматической сборки

Практические советы

• Перед установкой проверьте, чтобы ролик свободно катился - заедание вызывает преждевременный выход из строя
• Используйте дополнительные демпферы или амортизаторы, если скорость движения превышает 0,5 м/с - это продлит жизнь контактам
• При монтаже ориентируйте консоль так, чтобы усилие действовало перпендикулярно оси ролика - иначе возможны отказы
• Для контроля состояния контактов периодически проверяйте целостность соединений и наличие окислов - особенно в помещениях с колебаниями температуры
• Артикул L5K13MIM411 совместим с большинством стандартных кабельных вводов - используйте зажимы с диаметром до 8 мм
