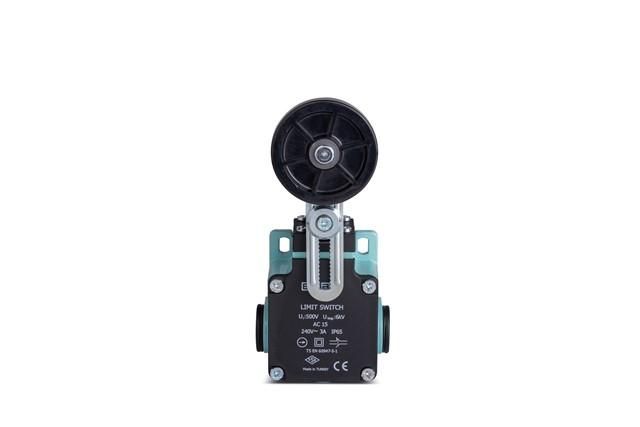

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм (1НО+1НЗ) EMAS L2K13MEL122

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и резиновым роликом Ф50мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутационный элемент для фиксированного определения положения движущихся частей оборудования. Артикул L2K13MEL122 подходит для автоматизированных систем, где требуется точная и долговечная работа в условиях вибраций и механических воздействий.

Назначение и область применения

Этот выключатель используется для регистрации окончания хода механизма - например, когда деталь достигает крайнего положения. Он активируется за счёт контакта с резиновым роликом, который реагирует на давление с двух сторон. Подходит для установки на станках, транспортерах, шлюзах, лифтовых платформах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: угловой, двухнаправленный
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: резиновый, диаметром 50 мм
• Консоль: из прочной пластмассы, устойчивая к ударным нагрузкам
• Угол действия: два направления - влево и вправо относительно оси корпуса
• Максимальная сила срабатывания: рассчитана на стандартные механические воздействия, без перегрузок

Совместимость и монтаж

Выключатель L2K13MEL122 крепится через отверстия в корпусе, совпадающие со стандартными посадочными размерами аналогичных устройств. Для монтажа используйте болты M4–M6. Убедитесь, что угол установки соответствует траектории движения объекта - ролик должен касаться поверхности под прямым углом. Кабельный вход не предусмотрен; провода подключаются внешним способом, рекомендуется использовать экранированные жилы для снижения помех.

Преимущества

• Двухнаправленная активация позволяет контролировать движение в обоих направлениях без установки двух отдельных выключателей
• Резиновый ролик снижает шум и износ при контакте с металлическими поверхностями
• Пластмассовая консоль устойчива к коррозии и не требует смазки
• Компактная форма удобна для установки в ограниченном пространстве

Ограничения применения

• Не предназначен для работы в средах с высокой температурой выше +60 C
• Не следует применять в агрессивных химических средах - пластмасса не устойчива к растворителям и кислотам
• Ролик не рассчитан на постоянную нагрузку свыше 10 Н - возможна деформация
• Не имеет защиты от пыли и воды (IP-класс не указан); не подходит для улицы или влажных цехов без дополнительного кожуха

Примеры использования

• Фиксация предела хода стола фрезерного станка
• Определение конца движения заслонки в воздушном канале
• Контроль положения тележки на конвейере
• Остановка подъёмника при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте свободный ход ролика - он должен легко вращаться без заклинивания
• Избегайте установки рядом с источниками сильных магнитных полей - это может вызвать ложные срабатывания
• При длительной работе в условиях вибрации периодически проверяйте затяжку креплений
• Для продления срока службы не допускайте попадания стружки или крупных частиц между роликом и поверхностью
• Артикул L2K13MEL122 совместим с большинством стандартных клеммных колодок - можно подключить напрямую к PLC или реле управления
