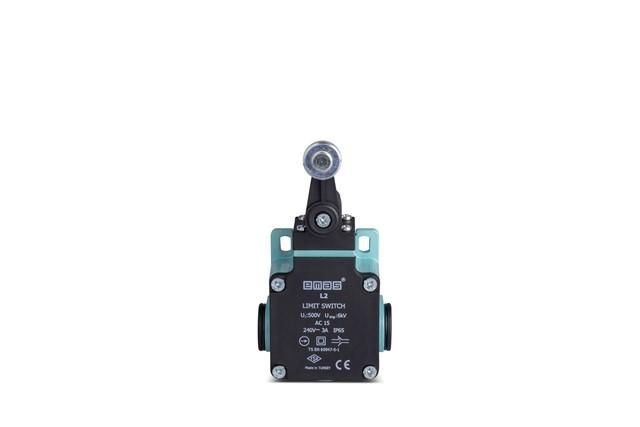

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и стальным роликом Ф20мм (1НО+1НЗ) EMAS L2K13MEM121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф20 мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутационный элемент для фиксированного определения крайних положений движущихся частей оборудования. Артикул L2K13MEM121 подходит для автоматизированных систем, где важна точность и долговечность контактов.

Назначение и область применения

Этот выключатель используется для регистрации достижения механическим объектом предельного положения - например, когда деталь на конвейере доходит до упора или стол станка достигает границы хода. Угловая форма и ролик позволяют работать с поверхностями, которые перемещаются перпендикулярно оси выключателя. Подходит для станков, транспортеров, шлюзовых механизмов, автоматических дверей и других устройств с линейным или поворотным движением.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 20 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: двухнаправленный - активация при нажатии с двух сторон
• Максимальная нагрузка: не указана - требуется проверить по паспорту устройства
• Степень защиты IP: не указана - не предназначен для работы во влажной среде без дополнительной защиты

Совместимость и монтаж

Выключатель крепится через отверстия в корпусе консоли. Для установки необходима жесткая фиксация на неподвижной части механизма. Ролик должен свободно кататься по поверхности движущегося элемента - зазор между роликом и поверхностью не должен превышать 1–2 мм. Кабельный вход рассчитан на провод сечением до 1,5 мм2. Монтаж допускается только в условиях, исключающих ударные нагрузки сверх проектных значений.

Безопасность и стандарты

Информация о сертификации и соответствиях стандартам (IEC, ГОСТ) не предоставлена. Применение в опасных зонах (взрывоопасные, высоковольтные) требует дополнительной оценки безопасности.

Преимущества

• Двухнаправленное действие позволяет использовать выключатель в системах с двумя направлениями движения без необходимости менять ориентацию
• Стальной ролик обеспечивает долгий срок службы даже при постоянном трении о металлические или твёрдые поверхности
• Пластмассовая консоль снижает риск повреждения детали при контакте и гасит вибрации
• Компактная угловая форма удобна для установки в ограниченных пространствах

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - отсутствие указанной степени защиты IP делает его чувствительным к загрязнению
• Не рекомендуется применять при скоростях выше 0,5 м/с - возможны пропуски срабатывания
• Не подходит для управления цепями переменного тока выше 250 В или постоянного тока выше 48 В без согласования с техпаспортом
• Пластмассовая консоль не выдерживает температур ниже –20 C и выше +60 C - возможна деформация

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение окончания прохода изделия на конвейере
• Контроль закрытия люка в автоматической линии упаковки
• Остановка привода при достижении крайнего угла поворота

Практические советы

• Перед монтажом проверьте, чтобы ролик легко вращался - при заедании возможны ложные срабатывания
• Убедитесь, что посадочная площадка имеет достаточную жёсткость - вибрация может вызвать самопроизвольное срабатывание
• При использовании в системах с частыми циклами (более 1000 раз в час) регулярно проверяйте состояние ролика и контактных групп
• Артикул L2K13MEM121 совместим с большинством стандартных клеммных колодок - используйте кабели с медными жилами и качественной изоляцией
• Если нужна защита от пыли и влаги - установите выключатель внутрь герметичного кожуха или выберите модель с IP65+
