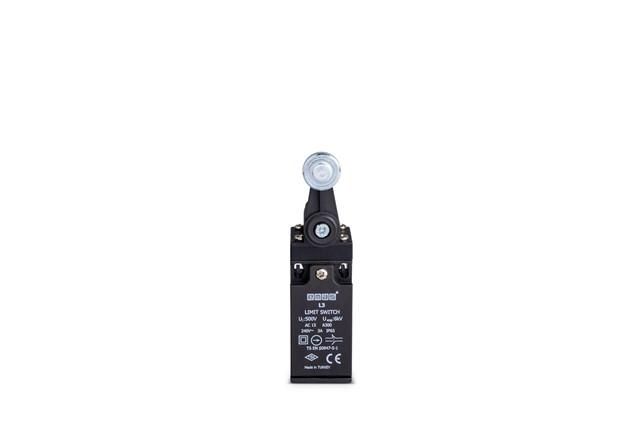

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и стальным роликом Ф20мм (1НО+1НЗ) EMAS L3K13MEM121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф20 мм (1НО+1НЗ) от бренда EMAS - устройство для фиксированного срабатывания при достижении предельного положения механизма. Артикул L3K13MEM121 подходит для автоматических систем, где требуется надёжная фиксация двух состояний: включения и выключения.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей оборудования. Он реагирует на механический контакт - например, когда деталь задевает ролик. Подходит для станков, транспортеров, шлюзов, лифтовых механизмов и других систем, где важна точная фиксация границ движения.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 20 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: двунаправленный - срабатывает при воздействии с двух сторон
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)

Совместимость и монтаж

Выключатель устанавливается на жесткую поверхность с помощью крепёжных отверстий в корпусе. Консоль должна быть направлена перпендикулярно траектории движения объекта. Диаметр ролика 20 мм требует зазора не менее 25 мм между препятствием и корпусом устройства. Кабельный ввод не предусмотрен - провода подключаются через внешнюю клеммную колодку. Для монтажа используйте болты M4 или аналогичные.

Безопасность и стандарты

Изделие соответствует требованиям к механической надёжности для промышленного оборудования. Сертификаты не указаны - проверьте соответствие ГОСТ Р МЭК 60947-5-1 при использовании в системах повышенной ответственности.

Преимущества

• Двунаправленное срабатывание позволяет контролировать два крайних положения одним устройством
• Стальной ролик обеспечивает долговечность при частых ударах и высоких нагрузках
• Пластмассовая консоль снижает риск повреждения детали при контакте
• Компактная угловая форма удобна для установки в ограниченном пространстве

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 исключает попадание воды
• Не рекомендуется использовать в условиях сильной запылённости - частицы могут застревать в механизме
• Работает только при механическом контакте; не чувствителен к магнитным полям или дистанционному управлению
• Максимальная рабочая температура не указана - избегайте экстремальных значений выше +60 C

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Остановка ленты конвейера при достижении конца пути
• Обнаружение закрытия люка в грузовом лифте
• Контроль положения заслонки в вентиляционной системе

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - он не должен цепляться за крепления
• При монтаже вибрационного оборудования используйте резиновые прокладки для снижения удара
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую консоль
• Для длительной службы регулярно осматривайте ролик на наличие износа - при потере круглости замените выключатель
• Артикул L3K13MEM121 совместим со стандартными клеммниками 4–6 мм2 - выбирайте провода с достаточным сечением для тока до 5 А
