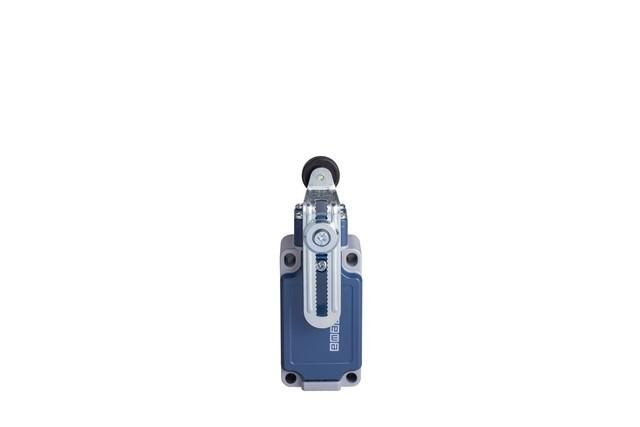

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на регулируемом изогнутым рычаге(1НО+1НЗ) EMAS L52K13MEP124

Выключатель концевой угловой EMAS L52K13MEP124 предназначен для фиксации положения движущихся частей оборудования с помощью механического контакта. Его компактная угловая форма и регулируемый рычаг с роликом позволяют точно настраивать момент срабатывания в ограниченном пространстве.

Назначение и область применения

Этот выключатель используется там, где требуется надёжное определение крайнего положения механизма - например, при достижении предельного хода стола станка, тележки конвейера или заслонки. Угловая конструкция позволяет установить устройство в узком пространстве, а двухнаправленный контакт обеспечивает контроль за перемещением в обоих направлениях. Подходит для автоматизированных систем, где важна точность и долговечность.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Рычаг: изогнутый, с возможностью регулировки угла наклона
• Консоль: пластмассовая, устойчивая к ударным нагрузкам
• Угол установки: угловой (90° между корпусом и рычагом)
• Механизм срабатывания: механический, через ролик

Совместимость и монтаж

Выключатель EMAS L52K13MEP124 крепится болтами к плоской поверхности. Для правильной работы важно, чтобы ось движения детали пересекала центр ролика. Регулируемый изогнутый рычаг позволяет изменять угол наклона, что удобно при установке в условиях ограниченного доступа. Максимальный усилие воздействия на ролик - до 10 Н; превышение может повредить механизм. Кабельный ввод не предусмотрен - провода подключаются внешним способом.

Преимущества

• Два типа контактов в одном корпусе - экономия места и упрощение схемы управления
• Пластмассовый ролик снижает шум и исключает повреждение поверхностей при контакте
• Изогнутый и регулируемый рычаг даёт гибкость в расположении устройства
• Угловая форма позволяет монтировать выключатель там, где обычные модели не помещаются

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью или агрессивными жидкостями - материал консоли не имеет защиты IP
• Не рекомендуется использовать при скорости перемещения выше 0,5 м/с - риск преждевременного износа ролика
• Пластмассовая консоль не выдерживает постоянных ударных нагрузок свыше 10 Н
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение окончания хода тележки на конвейере
• Контроль закрытия люка или крышки в сборочном модуле
• Обнаружение наличия изделия на позиции в автоматической линии

Практические советы

• Перед установкой проверьте, чтобы направление движения объекта совпадало с осью ролика - иначе возникнет боковое давление и быстрый износ
• При необходимости точной настройки используйте штангенциркуль для измерения расстояния от ролика до точки контакта
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую консоль
• Для длительной службы избегайте попадания масла и растворителей на ролик и консоль - они могут вызвать растрескивание материала
• EMAS L52K13MEP124 лучше всего применять в контролируемых условиях - в чистых, сухих помещениях с умеренной температурой
