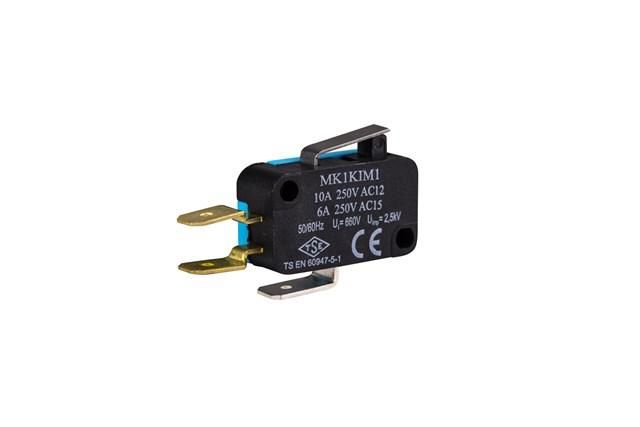

Выключатель-микро MK1KIM1 EMAS

Выключатель концевой EMAS MK1KIM1 - это надёжный механический переключатель с коротким рычагом, предназначенный для фиксации положения механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется точное срабатывание при достижении предельного положения.

Назначение и область применения

Выключатель концевой EMAS MK1KIM1 используется для контроля положения движущихся элементов оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь доходит до крайней точки движения. Применяется в промышленной автоматизации: на ленточных конвейерах, шлюзах, дверях машин, узлах подачи материалов. Устройство передаёт сигнал в систему управления, чтобы остановить, изменить направление или запустить следующий цикл работы.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (основной контакт), 4 А (дополнительный контур)
• Электрическая стойкость: не менее 100 000 коммутаций
• Механическая стойкость: не менее 10 000 000 операций
• Максимальная частота включений: 60 механических / 30 электрических операций в минуту
• Рабочая температура: T125 (до +125 C)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80 % без конденсации

Совместимость и монтаж

Выключатель концевой EMAS MK1KIM1 имеет стандартную крепёжную базу и подходит для установки в корпуса, панели и рамы с отверстием под рычаг. Короткий рычаг требует минимального зазора - идеален для компактных мест. Для монтажа используйте болты или защёлки, указанные в документации производителя. Кабель подключения - гибкий, сечением до 1,5 мм2. Обязательно проверьте посадочный диаметр и глубину крепления перед установкой. Не допускается жесткое закрепление без учёта возможного смещения механизма.

Безопасность и стандарты

Выключатель концевой EMAS MK1KIM1 соответствует международным нормам: TS 1472 и EN 61058-1. Эти стандарты гарантируют безопасность при работе с сетью 250 В и обеспечивают отказоустойчивость в условиях высокой нагрузки. Конструкция защищена от случайного замыкания и обеспечивает четкую коммутацию даже при вибрациях.

Преимущества

• Высокая долговечность: способен выдерживать десятки миллионов срабатываний без потери точности
• Устойчив к высоким температурам: работает при +125 C, что важно для нагреваемых сред
• Стабильное сопротивление контактов: меньше 15 мОм снижает потери энергии и нагрев
• Короткий рычаг: позволяет использовать в ограниченном пространстве, где длинные рычаги не подходят
• Чёткое срабатывание: минимум люфта и быстрый переход состояния - важен для точных позиционирующих систем

Ограничения применения

• Не предназначен для частых электрических включений выше 30 раз в минуту - это снизит срок службы контактов
• Не рассчитан на работу во взрывоопасных средах - отсутствует взрывозащита
• Не следует применять в условиях постоянного воздействия воды или химически активных жидкостей - уровень защиты IP не указан, значит, устройство не герметично
• Запрещено превышать номинальный ток 10 А - риск сваривания контактов и выхода из строя

Примеры использования

• На конвейере: определяет окончание прохода изделия через зону упаковки
• На станке ЧПУ: сигнализирует о достижении крайнего положения оси
• В дверях лифта: фиксирует полное закрытие
• В системе подачи сырья: прекращает подачу при заполнении бункера

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не должно быть трения или перекоса
• Используйте защитные колпачки или экраны, если есть риск попадания металлической стружки или пыли
• При многократном использовании в вибрационных средах - регулярно контролируйте затяжку креплений
• Для длительной эксплуатации в условиях повышенной температуры - убедитесь, что окружающие материалы не термостойкие ниже +125 C
• Не путайте с бесконтактными датчиками - этот выключатель требует физического контакта для срабатывания
