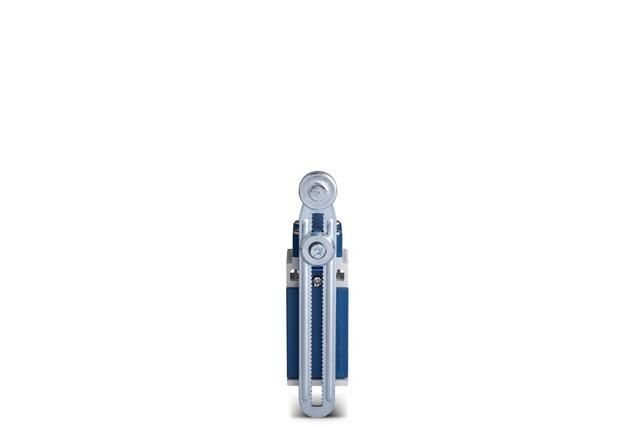

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью стальным роликом Ф18мм на регулируемом рычаге (1НО+1НЗ) EMAS L5K13MEM123

Выключатель концевой угловой EMAS L5K13MEM123 предназначен для фиксации положения движущихся частей оборудования - например, дверей, люков или перемещаемых платформ. Его конструкция с регулируемым рычагом и роликом обеспечивает надёжное срабатывание даже при слабом контакте.

Назначение и область применения

Этот выключатель используется там, где требуется зафиксировать крайнее положение механизма в двух направлениях одновременно. Подходит для автоматических систем, где важна точная остановка: станки, конвейеры, шлюзы, лифтовые системы, устройства с заслонками или поворотными элементами. Угловая форма позволяет установить его в ограниченном пространстве, где обычные концевики не помещаются.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, устойчивая к механическим нагрузкам
• Рычаг: регулируемый - угол наклона можно изменять для точной настройки срабатывания
• Угол установки: угловой - корпус расположен под углом 90° к оси движения
• Материал корпуса: термостойкая пластмасса

Совместимость и монтаж

Выключатель EMAS L5K13MEM123 монтируется на раму или опорную поверхность с помощью двух крепёжных отверстий в корпусе. Для правильного функционирования важно, чтобы ролик плотно касался движущегося элемента - рекомендуется проверять контакт перед запуском. Регулировка рычага выполняется вручную: отпустите фиксатор, установите нужный угол, затем затяните. Диаметр ролика 18 мм требует соответствующего зазора на пути движения - учтите это при проектировании.

Преимущества

• Два типа контактов в одном устройстве - экономят место и снижают количество компонентов в цепи
• Стальной ролик устойчив к износу и работает долгое время даже при постоянном трении
• Гибкая регулировка рычага позволяет адаптировать чувствительность под конкретную задачу
• Пластмассовая консоль гасит удары и снижает уровень шума при срабатывании

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или прямого попадания воды - нет указания на степень защиты IP
• Не подходит для высокочастотных циклов более 1000 операций в час - риск перегрева контактов
• Работает только при наличии механического воздействия на ролик; не реагирует на магнитные поля или давление воздуха

Примеры использования

• Фиксация положения двери токарного станка - при открывании до упора выключатель размыкает цепь питания
• Определение конца хода стола конвейера - при достижении предела замыкается НЗ-контакт для сигнализации
• Защита от перебора при работе шлюзового клапана - два контакта обеспечивают контроль открытия и закрытия

Практические советы

• Перед установкой проверьте, что ролик свободно катится - грязь или деформация могут вызвать отказ
• Используйте этот выключатель EMAS L5K13MEM123 там, где есть возможность доступа для обслуживания - он не герметичен
• При длительной эксплуатации периодически контролируйте состояние контактов - особенно если система работает в пыльной среде
• Не используйте вместо него другие модели с меньшим роликом - 18 мм обеспечивает достаточную площадь контакта для надёжного срабатывания
