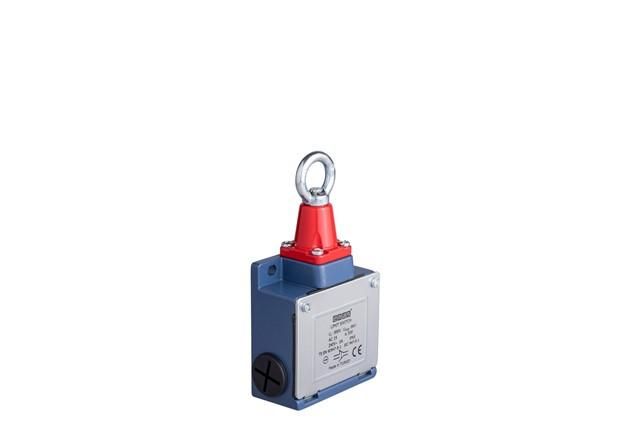

Выключатель концевой EMAS L53K23HUM111

Выключатель концевой EMAS L53K23HUM111 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L53K23HUM111 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с управляющей системой - сигнал с выключателя передаётся на контроллер, который реагирует на окончание хода.

Технические характеристики

• Тип: механический концевой выключатель
• Контакты: нормально замкнутые (NC) и нормально разомкнутые (NO) - комбинированный контактный блок
• Рабочий ход: определяется конструкцией рычага, точное значение зависит от способа установки
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра
• Максимальный ток контактов: 10 А при 250 В переменного тока
• Условия эксплуатации: температура от -25C до +70C

Совместимость и монтаж

Выключатель концевой EMAS L53K23HUM111 монтируется на жёсткую поверхность с помощью двух крепёжных отверстий в основании. Кабельный вход выполнен под гибкий провод диаметром 4–8 мм. Для подключения используются клеммы внутри корпуса - доступ осуществляется после снятия крышки. Установка требует точной регулировки положения рычага относительно объекта движения - чтобы он срабатывал точно в нужной точке без перегрузки. Не рекомендуется использовать с высокочастотными циклами более 1200 в час - это снижает срок службы контактов.

Безопасность и стандарты

Выключатель концевой EMAS L53K23HUM111 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленных условиях согласно EN 60204-1. Обеспечивает безопасную работу в средах с повышенной запылённостью и влажностью благодаря классу защиты IP67.

Преимущества

• Высокая надёжность контактов при многократных срабатываниях
• Защита IP67 позволяет применять в агрессивных средах - на открытых площадках, в цехах с мойкой
• Гибкая настройка рычага - можно менять угол и направление активации
• Простая замена без демонтажа всего узла - достаточно открыть крышку и переподключить кабели

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не работает с низковольтными сигналами менее 5 В - требует минимум 24 В постоянного или 250 В переменного тока для уверенной коммутации
• Имеет ограниченный ресурс - при частоте свыше 1200 срабатываний/час возможен преждевременный износ контактов
• Не поддерживает цифровую связь - только дискретный выход (ON/OFF)

Примеры использования

• На конвейере: фиксирует завершение прохода изделия через зону упаковки
• На дверях шлюза: отключает насос при полном закрытии
• На подъёмнике: прекращает движение при достижении верхней или нижней точки
• На станке с ЧПУ: сигнализирует о возврате инструмента в исходное положение

Практические советы

• Перед установкой проверьте, что рабочий ход рычага совпадает с ходом детали - слишком малый ход вызывает недосрабатывание, слишком большой - удары и быстрый износ
• Закрепляйте выключатель концевой EMAS L53K23HUM111 так, чтобы нагрузка на рычаг была перпендикулярна - боковые усилия снижают долговечность
• При использовании в холодных помещениях убедитесь, что кабель не становится хрупким - используйте гибкие провода с низкотемпературной изоляцией
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - особенно если есть искрение или нагрев при работе
