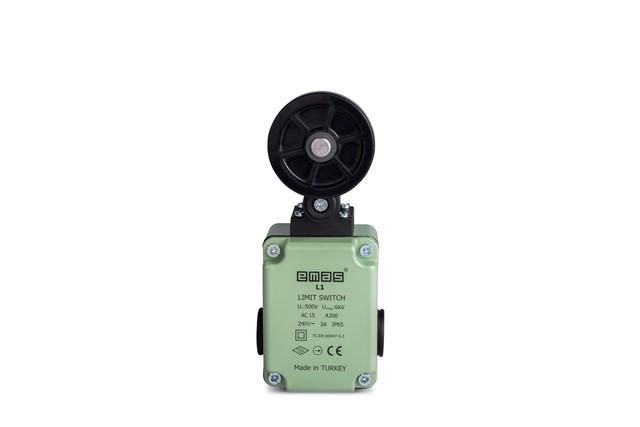

Выключатель концевой L1K13MEL121 EMAS

Выключатель концевой EMAS L1K13MEL121 предназначен для фиксации положения механических узлов в автоматизированных системах - например, при достижении предельного положения движения. Этот выключатель используется там, где требуется надежная сигнализация окончания хода.

Назначение и область применения

Выключатель концевой EMAS L1K13MEL121 срабатывает при механическом контакте с движущимся элементом - например, с толкателем или рычагом. Он передает сигнал в управляемую цепь, чтобы остановить механизм, изменить направление движения или активировать другое действие. Применяется на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: Концевой выключатель с роликовым толкателем
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: до 5 А при переменном токе 250 В
• Степень защиты: IP67 - герметичный корпус защищает от пыли и временного погружения в воду
• Материал корпуса: термостойкий пластик
• Рабочий температурный диапазон: от -25C до +80C
• Механическая долговечность: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L1K13MEL121 монтируется на раму, стенку или опорную поверхность с помощью двух крепежных отверстий под болты M4. Учитывайте посадочные размеры - расстояние между отверстиями составляет 39 мм. Подключение осуществляется через гибкий кабель с выводами, которые можно подсоединить к клеммной колодке. Для обеспечения точности срабатывания рекомендуется установить выключатель так, чтобы роликовый толкатель находился перпендикулярно направлению движения детали.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности EN 60947-5-1 для аппаратов управления низковольтными цепями. Сертифицирован для работы в условиях повышенной запыленности и влажности. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Устойчивость к внешним воздействиям благодаря высокому классу защиты IP67
• Долгий срок службы благодаря механической прочности ролика и износостойкости контактов
• Четкое и воспроизводимое срабатывание даже при малых усилиях
• Простота замены - выключатель легко демонтировать и установить без специнструментов

Ограничения применения

• Не предназначена для частого использования в условиях постоянного ударного воздействия выше 10g
• Не следует применять в средах со взрывоопасными газами или паром - отсутствует взрывозащита
• Работает только при механическом контакте; не реагирует на бесконтактные объекты (например, магниты)
• Не рассчитан на работу при напряжении выше 250 В переменного тока или 125 В постоянного тока

Примеры использования

• На конвейере - для остановки ленты при достижении крайнего положения
• На станке ЧПУ - для определения начала координат оси
• В шлагбауме - для фиксации положений «полностью открыт» и «полностью закрыт»
• В подъемниках - для аварийной остановки при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, что толкатель свободно двигается без трения - это продлит срок службы контактов
• Используйте защитные кожухи, если выключатель установлен в зоне с брызгами масла или металлической стружкой
• При подключении к сложным контроллерам убедитесь, что тип контакта (NO/NC) совпадает с логикой программы
• Замените выключатель, если заметили задержку срабатывания или подгорание контактов - это указывает на износ
• EMAS L1K13MEL121 - один из самых распространенных моделей в своей категории; при необходимости замены он легко найдется в наличии
