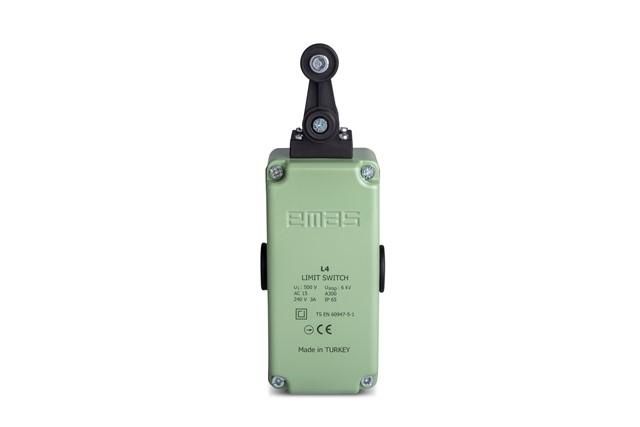

Выключатель концевой L4K16MEP121 EMAS

Выключатель концевой EMAS L4K16MEP121 предназначен для фиксации положения движущихся частей оборудования - например, при достижении предельного положения механизма. Он надёжно работает в условиях промышленной автоматизации и часто применяется на станках, конвейерах и других устройствах с механическим управлением.

Назначение и область применения

Выключатель концевой EMAS L4K16MEP121 используется для сигнализации достижения крайнего положения в механических системах. Когда движущийся элемент (например, толкатель или рычаг) задействует механизм выключателя, он замыкает или размыкает электрическую цепь. Это позволяет контроллеру зафиксировать событие - например, завершение перемещения стола станка или остановку ленты конвейера.

Технические характеристики

• Тип: механический концевой выключатель
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 10 А при 250 В переменного тока
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочая температура: от -25C до +70C
• Материал корпуса: термостойкая пластмасса
• Тип привода: роликовый рычаг с возвратной пружиной
• Масса: около 180 г

Совместимость и монтаж

Выключатель концевой EMAS L4K16MEP121 устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий под болты M4. Кабельный вход выполнен через резьбовой патрубок G1/2, совместимый со стандартными кабельными вводами. Для подключения используйте провода сечением 0,5–2,5 мм2. Убедитесь, что усилие воздействия на ролик не превышает 1 Н - избыточная нагрузка может повредить внутренний механизм.

Безопасность и стандарты

Выключатель концевой EMAS L4K16MEP121 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в электроустановках до 1000 В переменного тока. Применяется в соответствии с правилами безопасности EN 60204-1 для машинного оборудования.

Преимущества

• Герметичная конструкция IP67 обеспечивает долгую работу в запылённых, влажных и агрессивных средах
• Роликовый привод снижает трение и износ при многократном срабатывании
• Устойчив к вибрациям - подходит для установки на оборудование с высокой степенью механических колебаний
• Чёткое тактильное срабатывание - легко определить момент активации без дополнительных индикаторов

Ограничения применения

• Не предназначена для частых срабатываний более 120 раз в минуту - это может привести к перегреву контактов
• Не рекомендуется использовать в средах с постоянным воздействием масла, кислот или растворителей - материал корпуса не устойчив к химической агрессии
• Запрещено применять в качестве основного средства отключения питания - только для контрольных сигналов

Примеры использования

• Фиксация конечного положения стола фрезерного станка
• Остановка ленты конвейера при достижении границы зоны загрузки
• Сигнализация открытия/закрытия люка на оборудовании
• Обнаружение наличия детали в позиционере роботизированной системы

Практические советы

• Перед установкой проверьте направление движения объекта - ролик должен быть расположен так, чтобы контакт происходил перпендикулярно оси движения
• Используйте защитные кожухи, если есть риск механического повреждения корпуса
• При монтаже в местах с высокой вибрацией закрепите выключатель концевой EMAS L4K16MEP121 с использованием контргаек
• Проверяйте работоспособность каждые 3–6 месяцев - особенно в условиях повышенной запылённости
• Посадочный диаметр кабельного ввода - 10–12 мм; выбирайте вводы с подходящими уплотнениями
