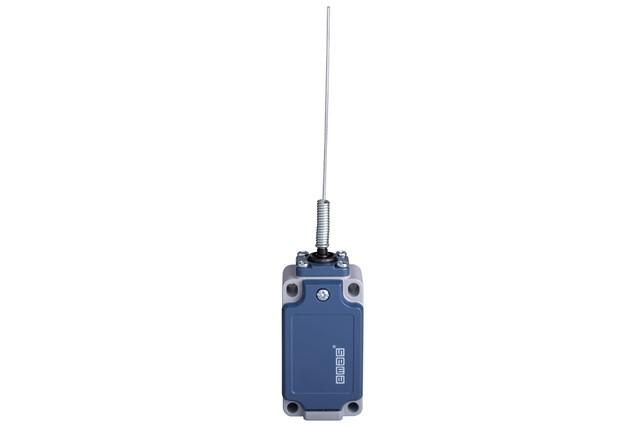

Выключатель концевой L52K13SOM101 EMAS

Выключатель концевой EMAS L52K13SOM101 - надёжное устройство для фиксации положения механизмов в автоматизированных системах. Благодаря многонаправленному срабатыванию и прочной конструкции, он подходит для условий с высокими механическими нагрузками, например на станках, транспортерах и грузоподъёмниках.

Назначение и область применения

Выключатель концевой EMAS L52K13SOM101 используется для контроля окончания движения исполнительных органов: стола станка, двери лифта, заслонки конвейера. Он сигнализирует о достижении предельного положения, отключая питание или запуская следующую операцию. Применяется там, где требуется точное и быстрое срабатывание даже при вибрациях и ударных нагрузках.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Механизм: быстрое переключение с пружинным приводом - обеспечивает чёткое срабатывание без задержек
• Корпус: призматический металл, устойчив к деформациям и внешним воздействиям
• Консоль: пластмассовая, снижает риск повреждений при боковых ударах
• Ввод кабеля: PG13,5 или сечение до 1,5 мм2 - рассчитан на один кабель
• Изолирующие свойства: двойная изоляция - повышенная безопасность при работе с переменным током
• Соединения: внешние отверстия для подключения проводов, возможность установки различных типов наконечников
• Контактный модуль: съёмный - позволяет менять блок контактов без демонтажа всего выключателя

Совместимость и монтаж

Выключатель концевой EMAS L52K13SOM101 монтируется на рамы, стенки оборудования или специальные кронштейны. Установка требует доступа к месту срабатывания механизма. Кабель заводится через резьбовое отверстие PG13,5 - используйте герметичную втулку при необходимости защиты от влаги. Съёмные контактные блоки можно заменить на другие комбинации НО/НЗ, если потребуется изменить логику управления. Для фиксации применяйте болты или хомуты, исключающие люфт.

Безопасность и стандарты

Устройство соответствует требованиям безопасности за счёт двойной изоляции, что исключает пробой тока на корпус даже при повреждении внутренней изоляции. Конструкция не содержит открытых токоведущих частей вне контактного модуля. Соответствие международным стандартам IEC/EN 60947-5-1 подтверждается сертификатами производителя.

Преимущества

• Быстрое переключение - минимум времени реакции, важное для высокоскоростных линий
• Стальная пружина - долговечность и стабильность срабатывания при сотнях тысяч циклов
• Съёмные контакты - экономия времени при обслуживании и ремонте
• Пластмассовая консоль - снижает вероятность заклинивания при попадании опилок, грязи или масла
• Металлический корпус - сохраняет форму и точность позиционирования даже после длительной эксплуатации

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - материал корпуса и консоли не устойчив к растворителям и кислотам
• Ограниченная степень защиты IP - не имеет указанного класса, поэтому не рекомендован для постоянного воздействия воды или пыли без дополнительной защиты
• Работает только при механическом воздействии - не реагирует на магнитные поля, температуру или давление
• Поддерживается только один кабель - нельзя использовать для параллельного подключения нескольких проводов

Примеры использования

• На фрезерном станке - контролирует крайнее положение стола при перемещении по оси X
• На конвейере - фиксирует завершение прохода детали перед сбросом в контейнер
• В лифтовой системе - определяет положение кабины на нижнем и верхнем этажах
• На шлюзе - регистрирует закрытие двери перед запуском цикла

Практические советы

• Перед установкой проверьте угол срабатывания - консоль должна свободно нажиматься без перекоса
• При использовании в условиях вибраций закрепите выключатель жестко, чтобы избежать самопроизвольного срабатывания
• Для удобства диагностики подпишите провода, идущие к контактам НО и НЗ
• Если нужна другая комбинация контактов - заказывайте сменный блок, а не весь выключатель
• Посадочный диаметр ввода PG13,5 совпадает с большинством стандартных кабельных вводов - легко заменить при необходимости
