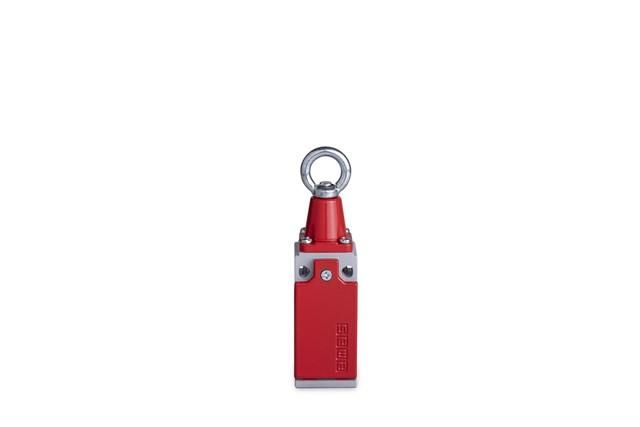

Выключатель концевой медленного переключения с метал. консолью стальным кольцом (1НО+1НЗ) EMAS L51K23HUM111

Выключатель концевой медленного переключения с металлической консолью и стальным кольцом (1НО+1НЗ) от EMAS (артикул l51k23hum111) предназначен для безопасного останова оборудования при обрыве или ослаблении троса. Применяется на конвейерах, линиях производства и других объектах, где требуется надёжная защита в зонах без жестких ограждений.

Назначение и область применения

Этот выключатель используется для автоматического отключения питания при нарушении целостности тросовой системы. Он активируется не при нажатии, а при потере натяжения троса - то есть когда трос оборвался, ослаб или был перекручен. Это делает его идеальным для длинных линий, где установка кнопок или датчиков затруднена.

• Конвейеры и транспортеры в пищевой, фармацевтической и логистической промышленности
• Ленточные машины, элеваторы, сушилки
• Участки с высокими рисками травм, где нельзя использовать стационарные ограждения
• Системы безопасности, соответствующие ГОСТ Р ИСО 13849-2003

Технические характеристики

• Количество контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Механизм переключения: медленный (не импульсный), с задержкой срабатывания для исключения ложных срабатываний
• Крепление троса: стальное кольцо на штоке, рассчитанное на механическую нагрузку
• Консоль: металлическая, прочная, устойчивая к деформациям
• Работа: срабатывает при снижении натяжения троса или его обрыве
• Подключение: через клеммы внутри корпуса, совместим с типичными контактными цепями управления

Совместимость и монтаж

Выключатель l51k23hum111 монтируется на опорную конструкцию вдоль линии. К стальному кольцу крепится трос, который протягивается по всему участку и натягивается до требуемого усилия. Для правильной работы важно:

• Использовать трос с подходящей прочностью - не менее 150–200 Н натяжения
• Обеспечить свободный ход троса без заеданий на роликах или направляющих
• Не допускать изгибов троса под углом более 90° между точками крепления
• Фиксировать корпус выключателя жестко, чтобы избежать вибраций, влияющих на чувствительность
• Проверять натяжение троса после первых часов работы - возможна усадка материала

Безопасность и стандарты

Выключатель концевой EMAS l51k23hum111 проектировался с учётом требований ГОСТ Р ИСО 13849-2003 - стандарта на функциональную безопасность систем управления. Его использование позволяет реализовать уровень отказоустойчивости PLb/PLe в зависимости от схемы подключения. Механизм срабатывания при обрыве троса считается гарантированным способом защиты согласно этим нормам.

Преимущества

• Надёжное срабатывание при любых причинах потери натяжения - даже при частичном обрыве
• Металлическая консоль и стальное кольцо обеспечивают долговечность в агрессивных средах
• Медленное переключение предотвращает ложные срабатывания от вибраций
• Простота обслуживания - нет необходимости менять внутренние элементы, достаточно проверить трос и крепления
• Совместим с большинством систем управления промышленными приводами

Ограничения применения

• Не предназначен для использования в качестве основного выключателя - работает только как устройство аварийной остановки
• Не рекомендован для сред с постоянным воздействием открытого пламени, паров кислот или щелочей - материал корпуса не рассчитан на такие условия
• Не следует применять там, где трос постоянно подвергается резким ударным нагрузкам - это может повредить механизм переключения
• Требует регулярной проверки состояния троса - сам выключатель не контролирует состояние самого троса, он реагирует лишь на потерю натяжения

Примеры использования

• На конвейере в цехе по производству напитков: трос протянут вдоль всей линии, при обрыве - останов всех приводов
• В логистическом комплексе: тросовая система вдоль грузовых путей, срабатывающая при попадании человека под движущийся конвейер
• На линии переработки древесины: трос соединяет несколько точек, и при смещении ограждения - сигнал на останов

Практические советы

• Перед запуском всегда проверяйте натяжение троса - используйте динамометр или эталонный груз
• Выбирайте трос с антикоррозийным покрытием, особенно во влажных или агрессивных средах
• Не закручивайте трос вокруг механизма - это вызывает преждевременный износ и ложные срабатывания
• При замене троса сохраняйте ту же длину и тип - изменение массы или жёсткости меняет порог срабатывания
• Регулярно осматривайте место крепления кольца - трещины или коррозия могут привести к внезапному отказу
