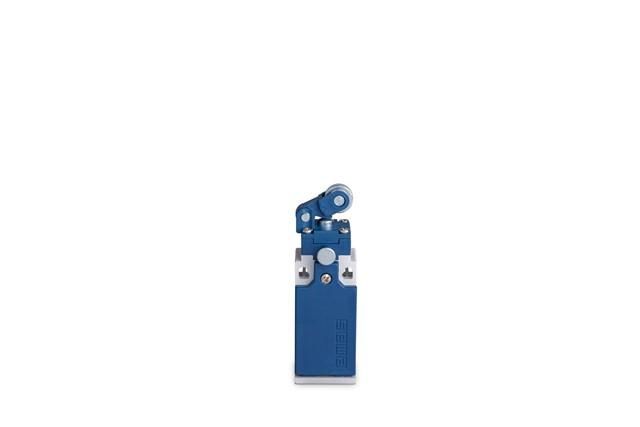

Выключатель концевой медленного переключения угловой 1-но направленный с пластмас. консолью и метал. роликом функцией принудительного размыкания Ф14мм (1НО+1НЗ) EMAS L5K23MIM311R

Выключатель концевой угловой 1-направленный с пластмассовой консолью и металлическим роликом с функцией принудительного размыкания Ф14мм (1НО+1НЗ) EMAS - это механическое устройство для надёжной фиксации положений движущихся элементов в автоматизированных системах. Артикул l5k23mim311r обеспечивает коммутацию цепей управления при срабатывании от упора, что делает его подходящим решением для промышленного оборудования.

Назначение и область применения

Выключатель концевой угловой используется для контроля положения механизмов в момент достижения ими предельных точек движения. Он активируется при контакте с упором, который давит на металлический ролик, вызывая переключение контактов. Применяется в системах с линейным или поворотным движением: конвейерах, лифтах, станках, шлюзах, дверях автоматических ворот. Подходит для задач, где требуется точное срабатывание и высокая долговечность.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Форма корпуса: угловой, с пластмассовой консолью и металлическим роликом диаметром 14 мм
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживается 1 минуту)
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В, между разомкнутыми контактами - 1500 В
• Рабочий температурный диапазон: от –5 C до +40 C
• Частота операций: до 1800–3000 в час
• Механический ресурс: минимум 1 000 000 циклов
• Электрический ресурс: минимум 1 000 000 циклов
• Степень защиты: IP65 (полная защита от пыли, защищён от струй воды)
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (для трёх кабелей)
• Класс нагрузки: AC15
• Стандарты: IEC 947, TS EN 60947-5-1, VDE 0660

Совместимость и монтаж

Устройство совместимо с большинством стандартных креплений для угловых концевиков. Установка осуществляется через два крепёжных отверстия в основании корпуса. Консоль с роликом ориентирована под углом - её можно повернуть вокруг оси для удобного доступа к упору. Кабель подключается через герметичный ввод PG13,5; допускается одновременный ввод трёх проводов. Для правильной работы важно, чтобы упор действовал перпендикулярно поверхности ролика - иначе возможна преждевременная деформация консоли. Напряжение питания должно соответствовать номиналу 240 В переменного тока и не превышать 3 А.

Безопасность и стандарты

Выключатель концевой EMAS l5k23mim311r соответствует европейским стандартам безопасности IEC 60947-5-1 и VDE 0660. Двойная изоляция и испытание на 2500 В гарантируют безопасную работу даже в условиях повышенной влажности. Защита IP65 позволяет использовать устройство в средах с пылью и брызгами воды, исключая риск пробоя изоляции. Наличие функции принудительного размыкания обеспечивает гарантированное отключение цепи даже при механическом заклинивании.

Преимущества

• Металлический ролик снижает износ и увеличивает срок службы при частых срабатываниях
• Пластмассовая консоль устойчива к коррозии и химическим веществам
• Герметичный ввод PG13,5 исключает попадание пыли и влаги внутрь корпуса
• Высокий ресурс (1 млн циклов) снижает потребность в обслуживании
• Стандартные габариты позволяют легко заменить аналоги других производителей
• Функция принудительного размыкания повышает надёжность аварийного отключения

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Не рассчитан на управление силовыми цепями свыше 3 А - использование в более мощных цепях приведёт к выходу из строя контактов
• Не рекомендован для применений с ударными нагрузками - резкие столкновения упора могут повредить механизм
• Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи) - хотя корпус пластиковый, он не имеет специальной химической стойкости

Примеры использования

• На конвейере - для остановки ленты при достижении крайнего положения
• В дверном механизме - для сигнализации полного открытия/закрытия
• На станке ЧПУ - для задания начальной точки координат
• В системах подъёмника - для отключения двигателя при достижении верхней/нижней точки
• В автоматических воротах - для фиксации положения и предотвращения перегрузки

Практические советы

• Перед установкой проверьте угол срабатывания - ролик должен касаться упора без бокового усилия
• Используйте кабель с сечением 1,5–2,5 мм2 - меньшее сечение может нагреваться, большее - не войдёт в ввод PG13,5
• При многократных срабатываниях (>2000 в час) регулярно проверяйте состояние ролика и консоли на износ
• Для внешних установок (на улице) дополнительно используйте термоусадку на входе кабеля
• При замене старого устройства - сравните тип крепления и направление действия ролика, чтобы не нарушить логику работы системы
• Артикул l5k23mim311r - это оригинальная модель EMAS, совпадающая по габаритам с популярными аналогами, но с гарантированным ресурсом
