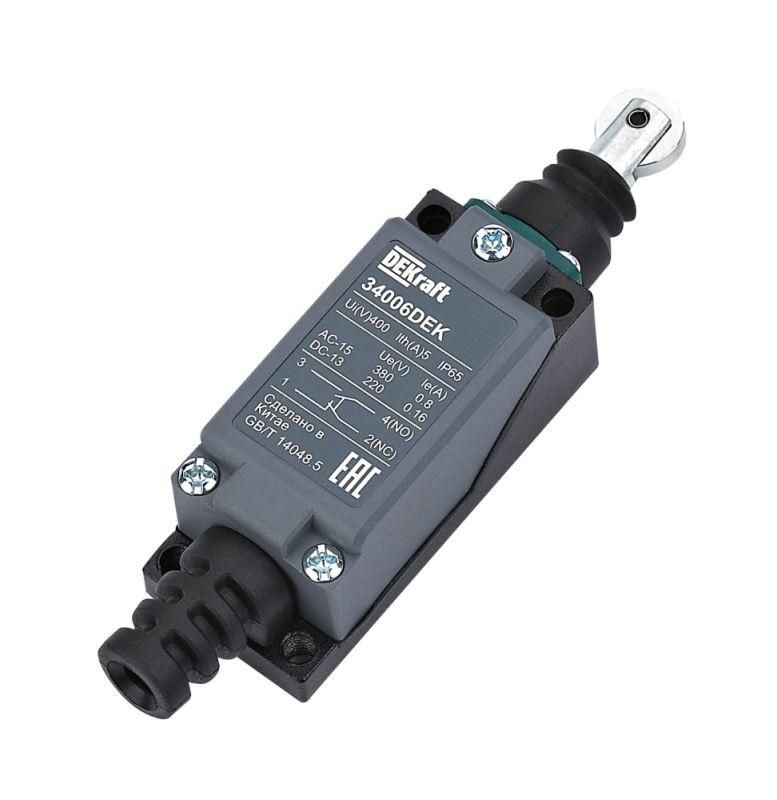

Выключатель концевой метал. 1НО1НЗ Плунжер роликового типа с горизонтальным включением - 34006DEK APC

Выключатель концевой металлический 1НО1НЗ плунжер роликового типа с горизонтальным включением от DEKraft (арт. 34006dek) предназначен для надёжного фиксирования положений движущихся частей оборудования — например, станков, конвейеров или автоматических линий. Его механическая прочность, высокая степень защиты и долговечность делают его подходящим решением для промышленных условий.

Назначение и область применения

Этот выключатель используется для контроля конечных положений перемещаемых узлов: когда деталь или рычаг задействуют роликовый плунжер, происходит замыкание или размыкание цепи. Подходит для систем, где требуется точная фиксация позиций — например, при завершении хода стола станка, остановке тележки на конвейере или срабатывании аварийного останова. Благодаря функции безопасности, его можно применять в цепях экстренного отключения.

Технические характеристики

• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порога действия, без задержек.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) — позволяет одновременно управлять двумя цепями (например, включение/остановка).
• Номинальный ток: до 0,8 А переменного тока при 230 В (AC-15) — подходит для слаботочных управляемых цепей, не для силовой нагрузки.
• Степень защиты: IP65 — полностью защищён от пыли и струй воды из любого направления.
• Ударопрочность: IK04 — выдерживает удары энергией до 0,5 Дж (соответствует стандарту DIN EN 50047).
• Рабочая температура: от -30 °C до +70 °C — работает в холодных цехах и жарких зонах.
• Износостойкость: минимум 1 млн циклов при DC-13 — длительный срок службы даже при частых срабатываниях.
• Материал корпуса: термопластичный пластик с двойной изоляцией — безопасен, не проводит ток, устойчив к химическим воздействиям.
• Подключение: кабельный ввод PG — позволяет прокладывать кабели диаметром, совместимым с стандартными PG-фитингами.

Совместимость и монтаж

Выключатель 34006dek крепится на поверхность оборудования с помощью метрических или самонарезных винтов. Устройство имеет компактную геометрию, соответствующую DIN EN 50047-2020, что обеспечивает взаимозаменяемость с аналогами других производителей. Кабельный ввод PG требует предварительной подготовки отверстия под выбранный тип кабеля — рекомендуется использовать кабель с внешним диаметром 5–8 мм. Модульная конструкция позволяет легко менять внутренние контакты без полной замены устройства.

Безопасность и стандарты

• Соответствует DIN EN 50047 и ГОСТ IEC 60947-5-1 — требования к концевым выключателям в промышленном оборудовании.
• Соответствует ГОСТ IEC 60204-1 — нормам безопасности машин и электрооборудования.
• Функция безопасности реализована через гарантированное размыкание цепи при срабатывании — важна для аварийных остановов.
• Двойная изоляция исключает риск поражения током даже при повреждении корпуса.

Преимущества

• Роликовый плунжер снижает трение и износ при контакте с движущимися поверхностями — увеличивает срок службы механизма.
• Горизонтальное включение удобно для установки в ограниченных пространствах, особенно там, где вертикальный доступ затруднён.
• IP65 и IK04 позволяют использовать устройство в запылённых, влажных и вибрационных средах — например, на пищевых линиях или металлургических участках.
• Модульная сборка упрощает сервисное обслуживание — можно заменить только контактную группу, не меняя весь выключатель.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 0,8 А — нельзя использовать для прямого управления двигателями или нагревателями.
• Пластиковый корпус, хоть и прочный, не выдерживает механических ударов мощностью более IK04 — не применяйте в местах с постоянными сильными ударами или падающими предметами.
• Не рассчитан на погружение в жидкости — IP65 не гарантирует герметичность при длительном контакте с водой.
• Требуется правильная регулировка усилия срабатывания — слишком сильное давление на ролик может вызвать преждевременный выход из строя.

Примеры использования

• На конвейерах — для определения окончания прохода изделия и сигнализации о необходимости остановки.
• На станках ЧПУ — для фиксации начальной и конечной точки движения шпинделя.
• В лифтах и подъёмниках — как датчик крайнего положения кабины.
• В системах аварийного отключения — при открывании ограждения машины выключатель размыкает цепь питания.

Практические советы

• Перед установкой проверьте, чтобы ось ролика была параллельна направлению движения — иначе возникнет боковое трение и быстрый износ.
• Используйте кабель с гибкой жилой и хорошей изоляцией — вибрации могут повредить жёсткие провода у входа.
• При монтаже не перетягивайте винты — это может деформировать корпус и нарушить герметичность.
• Для частых циклов работы (более 1000 в день) периодически проверяйте свободное движение ролика — смазка не требуется, но удаление грязи важно.
• При замене старого выключателя сверьте тип включения — этот вариант (горизонтальный) не всегда заменяем с вертикальными аналогами без переделки крепления.
