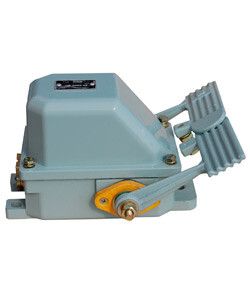

Выключатель концевой НВ-702 У1 рычаг с 2-мя педалями 10А IP44 2 эл. цепи Электротехник ET513982

Выключатель концевой НВ-702 У1 от Электротехник — это ножной выключатель с двумя педалями и двумя замыкающими контактами на 10 А, предназначенный для надёжного контроля положения оборудования в условиях запылённости и повышенной влажности. Артикул et513982 подходит для установки на станках, конвейерах и других механизмах, где требуется управление ногой.

Назначение и область применения

Выключатель концевой НВ-702 У1 используется для фиксированного срабатывания при достижении механическим элементом определённого положения. Его применяют там, где необходимо управлять оборудованием без использования рук — например, при работе на станках, элеваторах, ленточных конвейерах или автоматических линиях. Две педали позволяют задействовать два независимых контура одновременно, что удобно для систем безопасности или последовательного включения устройств.

Технические характеристики

• Номинальный ток: 10 А — подходит для нагрузок до 2,2 кВт при 220 В
• Тип переключения: мгновенный — контакт замыкается сразу при нажатии, без задержки
• Количество контактов: 2 нормально замкнутых (НЗ) — при срабатывании цепь размыкается
• Степень защиты: IP44 — защищает от брызг воды и частиц размером более 1 мм
• Рабочий диапазон температур: от –45 °C до +40 °C — работает в холодных помещениях и на открытых площадках
• Материал корпуса: металл с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Подключение: кабельный ввод PG — позволяет подвести провода через резьбовой вход без дополнительных муфт
• Габариты: 205×170×185 мм — компактная форма для установки в ограниченном пространстве

Совместимость и монтаж

Выключатель концевой НВ-702 У1 монтируется на жёсткую поверхность с помощью болтов или кронштейна. Кабельный ввод PG обеспечивает герметичное соединение с гибким кабелем диаметром до 10–12 мм. Для правильной работы важно, чтобы педали свободно перемещались без заклинивания — зазор между движущимся элементом и педалью должен составлять минимум 2–3 мм. Подключение выполняйте согласно схеме на корпусе: каждый из двух контактов имеет собственные клеммы. Не используйте инструменты с острыми краями при затяжке — это повредит резьбу ввода.

Безопасность и стандарты

Выключатель соответствует требованиям к функциям безопасности: при срабатывании он размыкает цепь, предотвращая аварийное продолжение движения. Конструкция исключает случайное включение — педали требуют целенаправленного давления ногой. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1.

Преимущества

• Управление ногой снижает нагрузку на руки оператора и увеличивает скорость реакции
• Два независимых контакта позволяют использовать один прибор вместо двух отдельных выключателей
• Металлический корпус с порошковым покрытием служит десятки лет даже в агрессивной среде
• IP44 обеспечивает надёжную работу в цехах с мытьём оборудования и высокой влажностью
• Широкий температурный диапазон делает его пригодным для использования вне помещений

Ограничения применения

• Не предназначен для частого ручного воздействия — рассчитан на ножное управление
• Не защищён от погружения в воду — не используйте в местах постоянного попадания струй воды
• Не подходит для импульсных нагрузок выше 10 А — превышение вызывает перегрев и выход из строя
• Не рекомендован для взрывоопасных зон — отсутствует сертификация Ex

Примеры использования

• На металлообрабатывающем станке: педали установлены рядом с рабочей зоной — при нажатии останавливается шпиндель
• На конвейере: одна педаль включает двигатель, вторая — сигнализацию о перегрузке
• На погрузчике: выключатель монтируется на полу — при нажатии прекращается подъём платформы
• В логистическом комплексе: используется для остановки ленты при обнаружении препятствия

Практические советы

• Перед установкой проверьте ход педалей — они должны возвращаться в исходное положение без усилий
• Используйте кабели с медными жилами сечением не менее 1,5 мм² для тока 10 А
• При монтаже в местах с вибрацией закрепите выключатель антивибрационными прокладками
• Не смазывайте механизм — внутренние детали уже имеют заводскую смазку, лишнее масло привлечёт пыль
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании — окисление снижает надёжность
