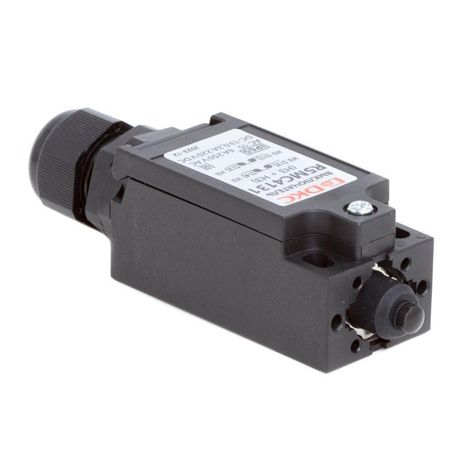

Выключатель концевой с двумя нормально закрытыми контактами (NC+NC) исполнение кнопкой DKC R5MC4131 ДКС

Концевой выключатель DKC (ДКС) с двумя нормально закрытыми контактами (NC+NC) и кнопочным управлением - устройство для контроля положения или завершения движения в автоматизированных системах. Артикул r5mc4131 подходит для установки на оборудование с жесткими требованиями к защите от пыли и влаги.

Назначение и область применения

Концевой выключатель DKC (ДКС) используется для фиксации крайних положений движущихся частей оборудования. Его применяют там, где требуется надежное и быстрое размыкание цепи при достижении заданной точки - например, при открывании люков, остановке перемещения стола станка или блокировке дверей. Благодаря двум нормально замкнутым контактам (NC+NC) он обеспечивает дублирующую функцию безопасности: даже при отказе одного контакта второй продолжает работать.

Технические характеристики

• Тип переключения: мгновенный - контакт изменяет состояние сразу при воздействии, без задержки
• Количество контактов: два нормально замкнутых (NC+NC)
• Номинальный ток:
  • Переменный ток AC-15: до 5 А при 24 В, 125 В и 230 В
  • Постоянный ток DC-13: до 5 А при 24 В; 0,4 А при 125 В; 0,2 А при 230 В
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды с любого направления
• Управление: толкатель купольный - удобен для одноразового нажатия рукой или механического воздействия
• Фиксация: с фиксацией - после нажатия выключатель остаётся в активированном состоянии, требует повторного действия для возврата
• Подключение: кабельный ввод М20 - позволяет подвести провода через резьбовой вход без дополнительных муфт
• Рабочая температура: от –10 C до +70 C
• Корпус: пластик, черный цвет, прямоугольная форма

Совместимость и монтаж

Выключатель DKC (ДКС) arтикул r5mc4131 монтируется на поверхность с помощью винтового крепления. Кабельный ввод М20 совместим с кабелями диаметром 8–12 мм. Для правильной установки важно соблюдать усилие затяжки - не более 0,5 Нм, чтобы не повредить резьбу. Устройство не требует внешнего питания - работает как механический коммутатор в цепях управления. Подходит для установки внутри щитов, на станках, конвейерах и других устройствах с ограниченным пространством.

Безопасность и стандарты

Имеет функции безопасности: двойная система контактов NC+NC соответствует принципам дублирования сигналов для предотвращения аварий. Соответствует требованиям к устройствам управления в промышленной автоматизации. Конструкция корпуса выполнена из ударопрочного пластика, что снижает риск повреждения при случайных ударах. Степень защиты IP65 делает его пригодным для работы в условиях повышенной запыленности и влажности.

Преимущества

• Два нормально замкнутых контакта обеспечивают резервирование сигнала - повышает надежность системы
• Кнопка с фиксацией исключает случайное срабатывание - нужен целенаправленный демонтаж
• Герметичный корпус IP65 позволяет использовать в сложных условиях: цеха, улицы, пищевые производства
• Кабельный ввод М20 экономит время монтажа - не нужны дополнительные переходники
• Компактный прямоугольный корпус легко помещается в плотную сборку

Ограничения применения

• Не предназначен для постоянного нажатия - длительная нагрузка на механизм может вызвать преждевременный износ
• При работе с постоянным током выше 24 В допустимый ток снижается до 0,4 А (при 125 В) и 0,2 А (при 230 В) - нельзя использовать для силовых цепей высокого напряжения
• Пластиковый корпус не рекомендован для экстремальных температур ниже –10 C или выше +70 C - возможна хрупкость или деформация
• Не имеет световой индикации - невозможно визуально определить текущее состояние без тестирования цепи

Примеры использования

• Завершение движения стола ЧПУ станка - выключатель срабатывает при достижении крайней точки, останавливая двигатель
• Блокировка двери шкафа с электрооборудованием - при открытии двери разрывается цепь, отключая питание
• Контроль положения люка на конвейере - при закрытии люка замыкаются контакты, позволяя запустить процесс
• Автоматическая остановка грузоподъемника при достижении верхней точки

Практические советы

• При выборе места установки убедитесь, что толкатель будет надежно задействован - зазор между деталью и кнопкой должен быть минимальным, но без перегрузки
• Для долговечности используйте кабели с подходящим диаметром (8–12 мм) и качественной изоляцией - это предотвратит протечки и обрывы
• Проверьте соответствие тока нагрузки: если цепь переменного тока до 5 А - можно применять без проблем; для постоянного тока свыше 24 В - ограничьте мощность до 0,4 А
• При использовании в агрессивной среде регулярно проверяйте целостность корпуса и герметичность кабельного ввода
• Артикул r5mc4131 - часть серии RAM block, поэтому совместим с другими компонентами этой линейки по форм-фактору и креплению
