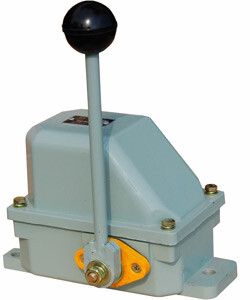

Выключатель концевой ручной ВУ-701 фиксируемая в каждом положении - ET503884 Электротехник

Выключатель концевой ручной ВУ-701 (У1) фиксируемый в 3 положениях, 10А, IP44, 2 электрические цепи - это надёжный механический коммутатор от бренда Электротехник, предназначенный для точного контроля перемещений механизмов в промышленных системах. Артикул et503884 обеспечивает стабильную работу в условиях повышенной запылённости и вибраций.

Назначение и область применения

Выключатель концевой ВУ-701 (У1) используется для автоматического отключения или изменения направления движения механизмов при достижении предельного положения. Он применяется в системах управления кранов, элеваторов, конвейеров, станков и других устройств с линейным перемещением. Благодаря трём фиксированным положениям, позволяет задавать три четко определённые точки срабатывания - например, крайнее левое, среднее и крайнее правое положение. Подходит для работы в повторно-кратковременном режиме, что важно для частых циклических операций.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер без перегрева;
• Номинальное напряжение: 500 В - работает в сетях переменного и постоянного тока до этого значения;
• Количество контактов: 2 нормально замкнутых (НЗ) - каждая цепь работает независимо, можно использовать для управления двумя функциями одновременно;
• Степень защиты: IP44 - защищён от попадания твердых частиц больше 1 мм и брызг воды со всех сторон;
• Тип управления: поворотный рычаг - требует ручного воздействия для переключения, не самовозвратный - остаётся в установленном положении после действия;
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового угла поворота, без задержки;
• Материал корпуса: металл - высокая прочность, устойчивость к деформациям и внешним воздействиям;
• Рабочий температурный диапазон: от -45 C до +40 C - допускает эксплуатацию в холодных помещениях и на открытых площадках зимой;
• Габариты: 205×170×137 мм - крупногабаритная модель, требует достаточного места для установки;
• Подключение: кабельный ввод PG - позволяет прямую проводку через резьбовой ввод, исключает необходимость в распределительных коробках;
• Конструкция корпуса: специальная - усиленная, рассчитана на жесткие условия эксплуатации.

Совместимость и монтаж

Выключатель ВУ-701 (У1) совместим с любыми системами управления, использующими два независимых сигнала от конечных положений. Для монтажа требуется закрепить корпус на неподвижной поверхности, а поворотный рычаг - на движущемся элементе (например, на раме тележки или штоке грузоподъёмника). Убедитесь, что угол поворота рычага соответствует траектории движения - избыточный ход может вызвать преждевременный износ. Кабельный ввод PG позволяет подключать кабель с наружным диаметром до 12–14 мм. Не рекомендуется применять в местах с постоянными ударными нагрузками - хотя корпус металлический, длительные вибрации выше 10 Гц могут повредить внутренние контакты.

Безопасность и стандарты

Изделие имеет функцию безопасности - при срабатывании выключатель размыкает цепь, предотвращая выход механизма за пределы допустимой зоны. Соответствует требованиям к устройствам аварийного отключения в промышленных системах. Применение в соответствии с ГОСТ Р МЭК 60947-5-1. Отсутствие самовозврата является осознанным решением для безопасного ручного восстановления системы после срабатывания - не происходит случайного включения.

Преимущества

• Две независимые электрические цепи позволяют управлять двумя различными функциями (например, остановка и сигнал) одним устройством;
• Металлический корпус обеспечивает долговечность даже в агрессивных средах - масле, пыли, влажности;
• Фиксация в трёх положениях даёт возможность точно настраивать точки срабатывания без необходимости в дополнительных датчиках;
• Кабельный ввод PG снижает риск попадания пыли и влаги внутрь устройства;
• Не требует внешнего питания - полностью механическая работа, что делает его отказоустойчивым.

Ограничения применения

• Не предназначен для частого автоматического срабатывания более 120 раз в час - возможен быстрый износ контактов;
• Отсутствие самовозврата требует ручного возвращения рычага в исходное положение - не подходит для полностью автоматизированных процессов без оператора;
• Габариты 205×170×137 мм затрудняют установку в компактных пространствах - проверьте наличие свободного места перед заказом;
• IP44 недостаточно для постоянного погружения в воду или мойки под давлением - не использовать в мокрых цехах с водяными струями;
• Работает только в диапазоне -45…+40 C - не подходит для экстремальных климатических зон с температурой ниже -45 C или выше +40 C.

Примеры использования

• На мостовом кране: один контакт останавливает тележку при достижении крайней левой позиции, второй - при правой, третье положение - нейтральное;
• На конвейере: выключатель ВУ-701 (У1) фиксирует место смены контейнеров - при срабатывании прекращается подача, пока оператор не вернёт рычаг вручную;
• На подъёмнике: используется для ограничения максимальной высоты подъёма - при касании рычага платформа останавливается, чтобы не задеть потолок;
• На станке с продольным столом: управляет переходом между рабочими участками, где каждый сбой требует ручного подтверждения.

Практические советы

• Перед установкой проверьте, что рычаг будет активирован именно в нужной точке - лучше сделать пробный ход с временным креплением;
• При использовании в вибрационных средах усильте крепление болтами с контргайками - металл корпуса не спасёт от ослабления монтажа;
• Не перегибайте кабель у входа - он должен иметь радиус изгиба не менее 50 мм, иначе возможен обрыв жил;
• Проверяйте целостность контактов раз в 6 месяцев - особенно при работе с индуктивными нагрузками (электродвигателями);
• Если вам нужен самовозврат - выбирайте модели типа КУ-704, а не ВУ-701 (У1): этот выключатель специально создан для ручного восстановления.
