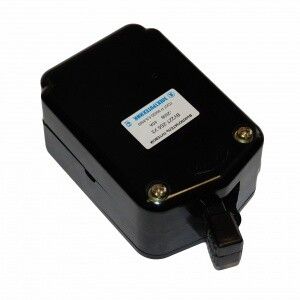

Выключатель путевой ВУ22Т-2Б5 У3 40А - ET052460 Электротехник

Выключатель путевой ВУ22Т-2Б5 У3 40А с ручным возвратом, с гашением дуги, IP00 от бренда Электротехник - это механический концевой выключатель для фиксированного позиционирования механизмов в автоматизированных системах. Он предназначен для надёжного отключения цепи при достижении предельного положения, особенно там, где важна безопасность и устойчивость к широкому диапазону температур.

Назначение и область применения

Выключатель путевой ВУ22Т-2Б5 У3 40А используется для контроля перемещений в механизмах: станках, элеваторах, конвейерах, шлюзах, дверях и других устройствах с линейной или поворотной траекторией. Его основная задача - разрыв электрической цепи при достижении крайнего положения детали, чтобы избежать перегрузки, аварии или выхода оборудования за допустимые границы. Благодаря наличию гашения дуги и высокой коммутационной способности (40 А), он подходит для нагрузок с индуктивными составляющими, например, двигателей постоянного тока или мощных реле.

Технические характеристики

• Номинальный ток: 40 А - позволяет коммутировать мощные нагрузки без перегрева контактов;
• Напряжение: до 660 В - совместим с сетями переменного и постоянного тока в промышленном оборудовании;
• Тип контакта: один нормально разомкнутый (NO) контакт - активируется при срабатывании, возвращает цепь в состояние “выкл”;
• Тип переключения: мгновенный - обеспечивает быстрое отключение без задержек;
• Управление: поворотный рычаг - требует механического воздействия под углом, удобен для точечного срабатывания;
• Самовозврат: да - после снятия усилия рычаг возвращается в исходное положение без внешней помощи;
• Степень защиты: IP00 - нет защиты от пыли и воды; применяется только внутри закрытых щитов или защищённых зон;
• Климатическое исполнение: У2 - работает при температуре от –40 C до +55 C, подходит для холодных цехов и открытых площадок с укрытием;
• Габариты: 141×53×80 мм - компактный прямоугольный корпус из пластика, легко крепится на монтажную плату;
• Подключение: провода выводятся через клеммы, тип соединения - прочее (не указан конкретный разъём);
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует внутренним техническим условиям производителя.

Совместимость и монтаж

Выключатель путевой ВУ22Т-2Б5 У3 40А монтируется на монтажную плату или жестко закреплённую поверхность с помощью болтов или крепёжных отверстий, расположенных по контуру корпуса. Для установки требуется свободный доступ к рычагу - он должен беспрепятственно взаимодействовать с движущейся частью механизма. Подключение выполняется медными проводами сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Не используйте этот выключатель в качестве самостоятельного коммутационного аппарата - он всегда должен работать в связке с автоматическим выключателем или контактором для защиты от перегрузок.

Безопасность и стандарты

Выключатель путевой ВУ22Т-2Б5 У3 40А рекомендован для использования в функциях безопасности благодаря гарантированному размыканию цепи при срабатывании. Однако из-за отсутствия степени защиты (IP00) его нельзя применять в условиях повышенной запылённости, влажности или на открытом воздухе. Обязательно размещайте его в герметичных распределительных щитах или защищённых кожухах. Соответствие ТУ 3428-003-59826184-2005 гарантирует соответствие требованиям к надёжности и долговечности, установленным производителем.

Преимущества

• Высокая коммутационная способность (40 А) - подходит для тяжёлых условий работы с двигателями и нагревателями;
• Гашение дуги - снижает риск оплавления контактов и продлевает срок службы;
• Автоматический возврат рычага - не требует ручного вмешательства после каждого срабатывания;
• Широкий диапазон рабочих температур - стабильно работает даже в холодных цехах зимой;
• Простая и проверенная конструкция - минимум подвижных частей, что снижает вероятность отказа.

Ограничения применения

• Не предназначена для использования вне закрытых помещений - IP00 не защищает ни от пыли, ни от влаги;
• Имеет только один NO-контакт - не подходит для сложных схем, требующих нескольких состояний (например, НЗ+НО);
• Не имеет встроенной индикации - невозможно визуально определить текущее состояние без тестирования;
• Требует точной регулировки положения - малейшее смещение рычага может вызвать ложное срабатывание или отказ;
• Не является устройством защиты от перегрузки - обязательно использовать в сочетании с автоматическими выключателями.

Примеры использования

• На конвейере - для остановки ленты при достижении её крайнего положения;
• В лифтовом механизме - для отключения двигателя при достижении верхней или нижней точки;
• На станке с ЧПУ - для фиксации начальной позиции инструмента;
• В системе открывания шлюзов - для сигнализации полного открытия/закрытия;
• В прессах - для прекращения хода пуансона при достижении нижней точки.

Практические советы

• Перед установкой проверьте, что рычаг будет задевать движущуюся деталь точно по центру - смещение вызывает износ или некорректное срабатывание;
• Используйте защитные крышки или кожухи вокруг выключателя, так как IP00 делает его уязвимым к попаданию металлической стружки, масла или влаги;
• При монтаже на плату соблюдайте минимальный зазор между корпусом и другими элементами - габариты 141×53×80 мм требуют достаточного места;
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивной эксплуатации - даже с гашением дуги они со временем окисляются;
• Выбирая аналоги, обращайте внимание на наличие именно ручного возврата и гашения дуги - многие бюджетные модели этих функций не имеют.
