Выключатель-мини MN1MUM8 EMAS

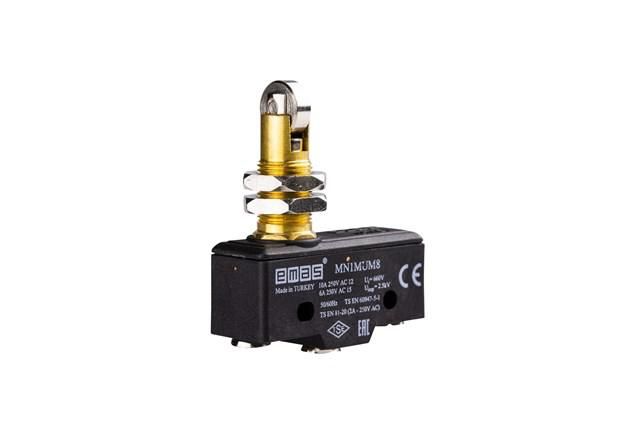

Выключатель концевой EMAS mn1mum8 - компактное устройство с роликовым механизмом и поперечным плунжером, предназначенное для надёжного фиксирования положения в механизмах с механическими воздействиями, особенно там, где требуется установка на педаль или аналогичную поверхность.

Назначение и область применения

Выключатель концевой EMAS mn1mum8 используется для контроля положения движущихся элементов в автоматизированных системах. Его применяют там, где нужна точная фиксация конечного положения - например, на станках, конвейерах, лифтах, дверях оборудования или устройствах с педальным управлением. Благодаря роликовому рычагу и поперечному плунжеру он эффективно реагирует на боковое давление, что делает его удобным для монтажа на наклонных или подвижных поверхностях.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения
• Механическая стойкость: не менее 500 000 операций
• Максимальная частота включений: до 60 механических операций в минуту, до 30 электрических
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 МОм
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Рабочая температура: до +125 C (T125)
• Относительная влажность: не выше 80%
• Стандарты: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой EMAS mn1mum8 крепится непосредственно на педаль или другую поверхность через специальные отверстия в корпусе. Установка требует жесткой фиксации, чтобы избежать люфта при срабатывании. Посадочные размеры не указаны - перед монтажом проверьте совпадение с местом установки. Подключение осуществляется к силовым цепям до 10 А / 440 В. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для обеспечения долговечности рекомендуется исключить перекосы при нажатии - ролик должен катиться, а не скользить.

Безопасность и стандарты

Устройство соответствует европейскому стандарту EN 61058-1 и турецкому TS 1472, которые регламентируют безопасность коммутационных аппаратов бытового и аналогичного назначения. Это гарантирует соответствие требованиям к изоляции, теплостойкости и устойчивости к пробоям. Применение в промышленных условиях допускается при соблюдении норм нагрузки и условий окружающей среды.

Преимущества

• Высокая механическая стойкость - выдерживает до 500 тысяч срабатываний, что снижает потребность в замене
• Роликовый механизм позволяет работать с боковыми усилиями, в отличие от обычных кнопочных выключателей
• Поперечный плунжер обеспечивает гибкость в расположении - легко адаптируется под сложные схемы монтажа
• Широкий диапазон рабочих температур (+125 C) - подходит для нагреваемых зон
• Надёжная изоляция и высокая диэлектрическая прочность повышают безопасность при работе с сетью 440 В

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или химически активной среды - защита IP не указана
• Максимальная частота электрических включений - всего 30 в минуту; при более частом использовании возможен выход из строя контактов
• Не подходит для управления мощными двигателями или нагрузками свыше 10 А
• Отсутствуют данные о степени защиты IP - нельзя использовать в открытых или агрессивных средах без дополнительной защиты

Примеры использования

• Фиксация положения платформы на конвейере - когда деталь достигает крайней точки, она нажимает на ролик, и выключатель размыкает цепь
• Система безопасности на станке: педаль опускается при аварийном останове, задействуя выключатель
• Автоматическое закрывание дверей в шкафах - при достижении полного положения ролик срабатывает
• Подъёмники и элеваторы - контроль верхнего и нижнего предела движения

Практические советы

• Перед установкой проверьте угол нажатия - ролик должен свободно катиться, а не испытывать боковые сдвиги
• Избегайте установки рядом с источниками тепла выше +125 C - даже кратковременный перегрев может повредить внутренние компоненты
• При подключении используйте качественные кабели с хорошей герметизацией - выключатель не имеет пыле-влагозащиты
• Для длительной службы периодически проверяйте состояние контактов и механической части - особенно при частых циклах
• Замена должна выполняться только при отключенном питании - максимальное напряжение 440 В требует осторожности
