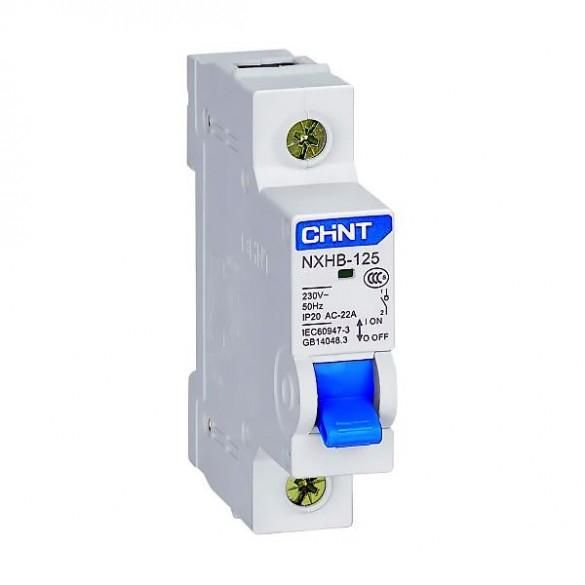

Выключатель нагрузки NXHB-125 1P 100A(R) | 193171 CHINT

Выключатель нагрузки NXHB-125 1P 100A(R) - это однополюсный коммутационный аппарат от бренда CHINT, предназначенный для безопасного включения и отключения электрической нагрузки в распределительных щитах. Артикул 193171 соответствует модели с номинальным током 100 А и степенью защиты IP20, что делает его подходящим для установки внутри помещений.

Назначение и область применения

Выключатель нагрузки NXHB-125 1P 100A(R) используется для ручного отключения и включения электрической нагрузки при рабочих токах до 100 А. Он применяется в качестве вводного аппарата в конечных распределительных щитах жилых, офисных и промышленных объектов. Подходит для управления освещением, нагревательными приборами, насосами и другим оборудованием, где требуется надёжное механическое отключение цепи.

Технические характеристики

• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 100 А
• Номинальное напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A - для активной и слегка индуктивной нагрузки (например, нагреватели, светильники)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Кратковременная перегрузка: выдерживает ток 1200 А (12×Ie) в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типа PIN и FORK
• Степень загрязнения: 2 - умеренные уровни пыли и конденсата, типичные для внутренних помещений

Совместимость и монтаж

Выключатель нагрузки NXHB-125 1P 100A(R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах рядом с автоматическими выключателями и УЗО. Для подключения используются кабели сечением, соответствующим току 100 А (обычно 16–25 мм2 медный провод). Шины типа PIN и FORK позволяют легко организовать сборку шинных систем. Обратите внимание: устройство не имеет функции защиты от перегрузки или КЗ - его необходимо использовать в паре с автоматическим выключателем.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 1P 100A(R) соответствует международным стандартам IEC 60947-3 и ГОСТ Р 50030.3. Сертифицирован для работы в условиях класса загрязнения 2. Применяется исключительно в помещениях с контролируемой средой - не предназначен для открытых площадок, сырых или пыльных мест.

Преимущества

• Чётко фиксируемое положение «ВКЛ/ОТКЛ» - обеспечивает визуальный контроль состояния цепи
• Устойчивость к механическому износу - 8500 циклов операций гарантируют долгий срок службы даже при частом использовании
• Узкий профиль (18 мм) - позволяет компактно размещать несколько аппаратов в одном щите
• Гибкое подключение - поддерживает как кабельные, так и шинные решения
• Работает в широком температурном диапазоне, характерном для внутренней электропроводки

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно используйте в сочетании с автоматическим выключателем
• IP20 - нельзя применять во влажных, пыльных или наружных условиях
• Не рассчитан на частые коммутации под нагрузкой более 1500 циклов - для часто включающихся нагрузок (например, двигатели) требуются контакторы
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Вводной выключатель в этажном распределительном щите многоквартирного дома
• Отключение питания группы осветительных приборов в офисе перед ремонтом
• Ручное отключение теплового оборудования (электрокотлы, сушилки) для планового техобслуживания
• Коммутирующий элемент в щите конвейера на заводе, где нужен быстрый доступ к питанию

Практические советы

• Выбирая выключатель нагрузки NXHB-125 1P 100A(R), проверьте, чтобы номинальный ток нагрузки не превышал 100 А - лучше иметь запас в 10–20%
• При монтаже на DIN-рейку убедитесь, что контактные зажимы плотно затянуты - плохой контакт вызывает перегрев
• Для удобства обслуживания устанавливайте его на видном месте в щите, желательно выше других аппаратов
• Не используйте этот аппарат вместо автомата - он не отключится при аварии, только при ручном воздействии
• Если вам нужна защита от утечек тока - дополняйте эту модель УЗО
