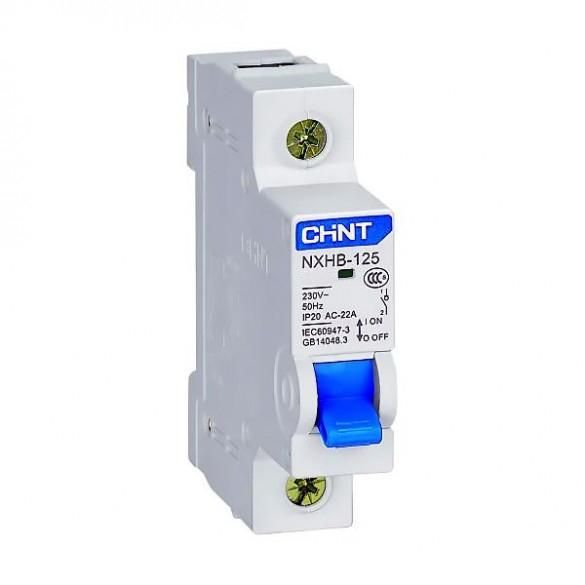

Выключатель нагрузки NXHB-125 1P 20A(R) | 193166 CHINT

Выключатель нагрузки 1 полюс 20 А NXHB-125 (R) - это простой и надежный аппарат для ручного включения и отключения однополюсной нагрузки в бытовых и промышленных распределительных щитах. Произведён компанией CHINT, он предназначен для безопасного отключения цепей при обслуживании и соответствует требованиям серии NXHB-125.

Назначение и область применения

Выключатель нагрузки 1 полюс 20 А NXHB-125 (R) используется для ручного коммутирования электрических цепей переменного тока. Он применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется физическое отключение питания для проведения работ - например, при замене автоматических выключателей, УЗО или другого оборудования. Подходит для установки в жилых, офисных и промышленных объектах с напряжением до 415 В.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 1
• Напряжение: до 415 В, 50/60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B - для управления активными нагрузками (например, нагревателями, лампами)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типа PIN и FORK
• Кратковременный ток: выдерживает 12×20 А = 240 А в течение 1 секунды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Выключатель нагрузки 1 полюс 20 А NXHB-125 (R) совместим со всеми стандартными DIN-рейками 35 мм. Его компактная ширина (18 мм) позволяет легко размещать несколько устройств в одном щите. Для подключения используются клеммы, рассчитанные на провода сечением до 16 мм2 (по стандарту производителя). Кабель можно заводить прямо в клеммы; также поддерживаются шины типа PIN и FORK - удобно при сборке распределительных систем. Монтируется одним движением: защёлкивается на рейку и фиксируется механически.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-3 для выключателей нагрузки. Категория применения AC21B гарантирует надёжное отключение активных нагрузок без дугового пробоя. Наличие четко выраженного положения «ВКЛ» и «ОТКЛ» обеспечивает визуальный контроль состояния цепи. IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - поэтому применение возможно только внутри закрытых щитов.

Преимущества

• Чёткая визуальная индикация положения контакта - видно, включен ли аппарат
• Высокая механическая долговечность - 8500 циклов работы
• Простота монтажа и замены благодаря стандартизированному форм-фактору
• Поддержка нескольких типов подключения - кабель, PIN и FORK-шины
• Совместимость с другими модулями серии NXHB-125 - можно собирать многополюсные решения

Ограничения применения

• Не предназначен для аварийного отключения - не имеет функции защиты от перегрузки или короткого замыкания
• Не работает в условиях повышенной влажности, пыли или на улице - IP20 требует герметичного щита
• Не следует использовать для частого включения/отключения (более 1–2 раз в день) - срок службы снижается при высокой электрической нагрузке
• Рассчитан только на активные нагрузки (AC21B); не подходит для двигателей, трансформаторов или емкостных нагрузок

Примеры использования

• Вводной выключатель в этажном щите для отключения света и розеток в квартире
• Отключающий аппарат перед тепловым оборудованием (электрокотлы, сушилки)
• Ручной разъединитель перед группой освещения в офисе
• Физический разрыв цепи перед ремонтом частного станка или насоса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное сечение 16 мм2
• Не используйте этот выключатель вместо автомата! Он не защищает от перегрузок - всегда сочетайте его с УЗО или автоматическим выключателем
• При сборке щита учтите ширину устройства: один полюс занимает 18 мм, значит, в 12-модульном щите поместится до 6 таких выключателей
• Для многополюсных решений можно комбинировать с другими модулями серии NXHB-125 - например, двух- или трёхполюсными версиями
• При необходимости замены - просто отсоедините провода, отщёлкните устройство и установите новое. Совместимость с другими изделиями CHINT сохранена
