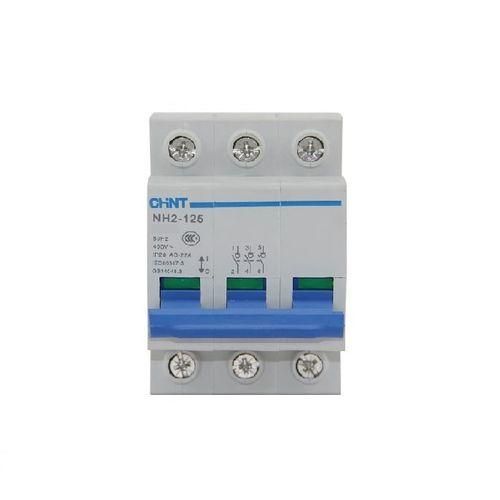

Выключатель нагрузки NH2-125 3P 125A (R) | 401050 CHINT

Выключатель нагрузки 3-полюсный 125А NH2-125 (R) от CHINT предназначен для частого включения и отключения электрических цепей в распределительных щитах. Этот аппарат не выполняет функции защиты - для этого требуется установка автоматических выключателей или предохранителей.

Назначение и область применения

Выключатель нагрузки 3-полюсный 125А NH2-125 (R) используется для ручного коммутирования силовых цепей переменного тока. Он применяется там, где нужна надёжная механическая изоляция цепи - например, перед обслуживанием оборудования или при аварийном отключении. Подходит для установки в распределительных щитах на объектах промышленного и коммерческого назначения: станках, насосах, вентиляционных системах, конвейерах.

Технические характеристики

• Номинальный ток: 125 А (AC-3, 400 В) - способен безопасно переключать нагрузки до 50 кВт;
• Количество полюсов: 3 - управление трёхфазными цепями;
• Управление: рычажное - удобное ручное включение и отключение;
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды - требует установки внутри закрытых щитов;
• Подключение: винтовые зажимы - совместим с медными проводниками сечением до 50 мм2;
• Корпус: пластиковый - устойчив к внешним воздействиям, не проводит ток;
• Тип аппарата: исключительно коммутационный - без встроенной тепловой или электромагнитной защиты.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 125А NH2-125 (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используйте однопроволочные или многожильные медные жилы с опрессовкой. Убедитесь, что момент затяжки винтов соответствует рекомендациям производителя - переусиливать нельзя, чтобы не повредить контактную группу. Монтаж допускается только в сухих помещениях, внутри электрошкафов с классом защиты не ниже IP54.

Безопасность и стандарты

Аппарат соответствует требованиям IEC 60947-3 для выключателей нагрузки. Серия NH2 прошла испытания на механическую прочность и термическую устойчивость. Однако, поскольку устройство не имеет функции защиты от перегрузок и КЗ, его применение обязательно сочетается с автоматическими выключателями или предохранителями в одной цепи.

Преимущества

• Чёткий визуальный индикатор положения контактов - легко определить, включен или отключен;
• Высокая долговечность механизма - рассчитан на десятки тысяч циклов включения-отключения;
• Надёжное винтовое соединение - минимизирует риск нагрева и окисления контактов;
• Компактные габариты - экономят место в шкафу при компоновке.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточен;
• Нельзя использовать как замену автоматическому выключателю - не отключает при перегрузке или коротком замыкании;
• Не рекомендуется для частого включения-отключения двигателей с высоким пусковым током более 8×Iн - возможен износ контактов;
• Требуется обязательная установка в защищённом щите - открытый монтаж невозможен.

Примеры использования

• Отключение питания станка перед техобслуживанием;
• Изолирование участка сети при ремонте конвейерной линии;
• Ручное управление питанием группы освещения в производственном помещении;
• Коммутирование цепей насосов и вентиляторов в щитах с автоматической защитой.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала выключателя - 125 А требует провода не менее 25–35 мм2;
• Обязательно устанавливайте рядом с этим выключателем нагрузки 3-полюсный 125А NH2-125 (R) автоматический выключатель с подходящей характеристикой (например, C125);
• При сборке щита соблюдайте порядок: сначала автомат, потом выключатель нагрузки - так легче выполнять ремонт;
• Не используйте этот аппарат в качестве основного средства защиты - он лишь обеспечивает видимый разрыв цепи;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - при появлении следов подгорания замените аппарат.
