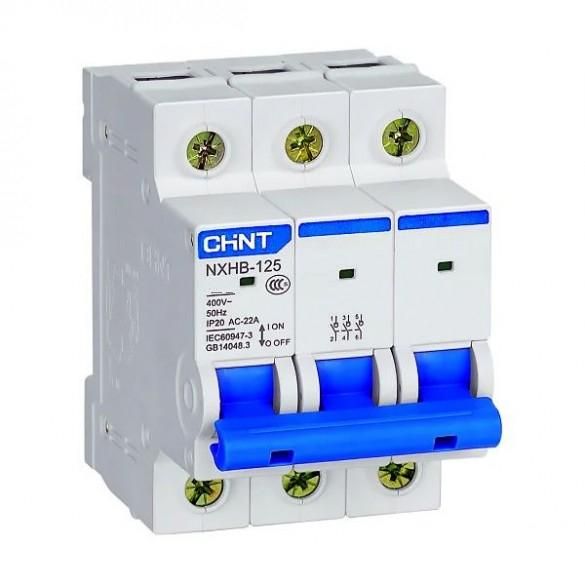

Выключатель нагрузки NXHB-125 3P 20A(R) | 193180 CHINT

Выключатель нагрузки 3-полюсный 20А NXHB-125(R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Применяется в промышленных, жилых и общественных объектах, где требуется надёжное механическое отключение цепи. Бренд CHINT, артикул 193180.

Назначение и область применения

Выключатель нагрузки 3-полюсный 20А NXHB-125(R) предназначен для ручного коммутирования трёхфазных нагрузок без токов короткого замыкания. Его используют как вводной аппарат в конечных распределительных щитах, чтобы обеспечить явное физическое отключение питания перед обслуживанием или заменой оборудования. Подходит для систем с напряжением до 415 В и частотой 50/60 Гц. Часто применяется на станках, насосах, вентиляторах и других трёхфазных потребителях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Напряжение: до 415 В AC
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A - для управления активными и слегка индуктивными нагрузками (например, двигатели малой мощности)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Кратковременный ток: выдерживает 12×20 А = 240 А в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типов PIN и FORK

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 20А NXHB-125(R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - три полюса занимают 54 мм (3 × 18 мм). Для подключения используйте провода сечением до 16 мм2. Клеммы рассчитаны на затяжку отверткой; не требуют специальных инструментов. Обеспечьте минимальный зазор между аппаратами - согласно нормам ПУЭ, не менее 10–15 мм для теплоотвода и безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Серия NXHB-125 прошла испытания на механическую и электрическую долговечность. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли или влаги - поэтому устанавливайте его только внутри закрытых щитов. Наличие визуального положения контактов позволяет однозначно определить состояние «вкл./выкл» - важный элемент безопасности при работах на оборудовании.

Преимущества

• Явное визуальное отображение состояния контактов - легко проверить, отключен ли питание
• Высокая механическая прочность - 8500 циклов работы без потери функциональности
• Гибкость подключения - поддерживаются как кабели, так и шины PIN/FORK
• Узкая конструкция - экономия места в щите благодаря ширине полюса всего 18 мм
• Совместимость с другими аппаратами серии NXHB-125 - можно собирать компактные группы с автоматическими выключателями и УЗО

Ограничения применения

Не используется для отключения токов короткого замыкания - обязательно применять в паре с предохранителем или автоматическим выключателем. Не допускается установка во влажных помещениях, на улице или в условиях высокой запылённости из-за степени защиты IP20. Не подходит для частого включения-отключения (более 10–15 раз в день) - срок службы снижается при превышении электрической износостойкости (1500 циклов). Не использовать в цепях с постоянным током - только переменный ток 50/60 Гц.

Примеры использования

• Вводной выключатель в щите питания трёхфазного станка с ЧПУ
• Ручной отключающий аппарат перед частотным преобразователем
• Отключение контура освещения в производственном цехе перед плановым ремонтом
• Коммутирующее устройство в распределительном щите торгового центра

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 20 А - перегрузка сокращает срок службы контактов
• При использовании шин типа FORK проверьте соответствие размера отверстий клемм - не все шины подходят
• Не затягивайте клеммы слишком сильно - это повредит пластиковые корпуса и приведёт к плохому контакту
• Обозначьте выключатель этикеткой «Отключить перед обслуживанием» - это обязательное требование по технике безопасности
• Если нужна более высокая степень защиты (IP65+), выбирайте другие модели - серия NXHB-125(R) не имеет герметичного исполнения
