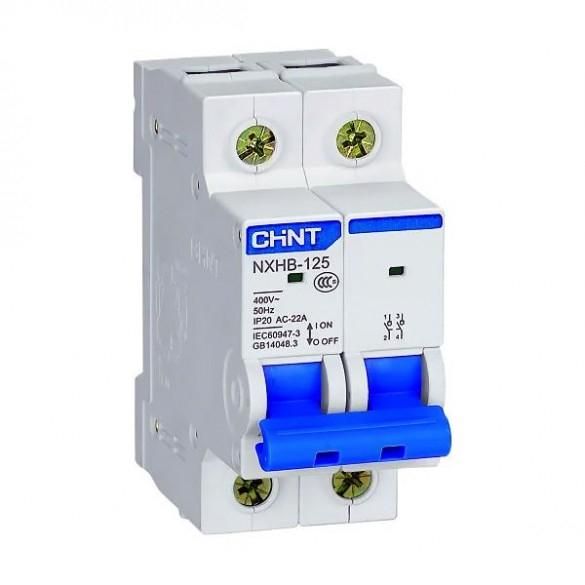

Выключатель нагрузки NXHB-125 2P 20A(R) | 193173 CHINT

Выключатель нагрузки NXHB-125 2P 20A(R) от бренда CHINT предназначен для безопасного включения и отключения электрических нагрузок в распределительных щитах. Этот аппарат обеспечивает механическое отсоединение цепи, что делает его идеальным решением для обслуживания и ремонта оборудования в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель нагрузки NXHB-125 2P 20A(R) используется как устройство для ручного отключения электропитания в конце электрической цепи. Он применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется надёжное физическое отсоединение нагрузки - например, перед заменой автоматического выключателя, счётчика или другого оборудования. Подходит для систем переменного тока до 415 В и частотой 50–60 Гц. Часто устанавливается в цепях освещения, бытовых приборов, маломощного оборудования на производстве.

Технические характеристики

• Количество полюсов: 2 (двухполюсный)
• Номинальный ток: 20 А
• Номинальное напряжение: до 415 В AC
• Частота: 50 / 60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Категория применения: AC21B, AC22A - для управления активными и слегка индуктивными нагрузками (например, нагреватели, светильники)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Кратковременный ток: выдерживает 12×20 А = 240 А в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная, симметричная)
• Подключение: гибкий кабель, шины типа PIN и FORK
• Степень загрязнения: 2 - допустимо наличие пыли и небольшой влаги, характерной для помещений

Совместимость и монтаж

Выключатель нагрузки NXHB-125 2P 20A(R) совместим со всеми типовыми DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Устройство занимает два модуля (2 × 18 мм = 36 мм) по ширине. Для подключения используются клеммы, рассчитанные на провода сечением до 16 мм2 (по данным производителя). Кабель можно заводить сверху или снизу - направление не влияет на работу. Шины типа PIN и FORK подходят для компактного подключения в плотных щитах. Монтаж не требует специальных инструментов - достаточно отвертки и соблюдения правил безопасности при отключенном питании.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Его конструкция гарантирует видимый разрыв цепи при отключении - важное условие для выполнения норм безопасности при техобслуживании. Наличие IP20 исключает случайный контакт с токоведущими частями, но не защищает от воды или пыли - применение возможно только внутри закрытых щитов.

Преимущества

• Физический разрыв цепи - позволяет работать с оборудованием без риска включения питания
• Устойчивость к механическому износу - 8500 циклов обеспечивают долгий срок службы даже при частом использовании
• Простота установки - стандартный монтаж на DIN-рейку и универсальные клеммы
• Совместимость с другими элементами серии NXHB-125 - легко формировать многоступенчатые системы отключения
• Надёжное контактирование - клеммы поддерживают высокую плотность соединения с шинами и кабелями

Ограничения применения

Выключатель нагрузки NXHB-125 2P 20A(R) не является защитным аппаратом - он не отключает при перегрузке или коротком замыкании. Его нельзя использовать вместо автоматического выключателя. Также запрещено применять в условиях повышенной влажности, на улице или в местах с постоянной пылевой нагрузкой - степень защиты IP20 не обеспечивает герметичность. Не предназначен для частого оперирования при токе выше 20 А - это снижает срок службы.

Примеры использования

• Вводной выключатель в щите квартиры для отключения всей группы розеток при замене счётчика
• Разъединитель на входе в щит насосной станции для проведения профилактики
• Отключающее устройство перед частотным преобразователем в промышленном оборудовании
• Ручной рубильник для отключения тепловентиляторов или осветительных контуров в офисе

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Не затягивайте клеммы слишком сильно - это повредит медные контакты и снизит надёжность соединения
• Если планируете часто отключать нагрузку, выбирайте модели с более высокой электрической износостойкостью - этот вариант оптимален для редкого использования
• Убедитесь, что ширина щита достаточна - двухполюсный выключатель занимает 36 мм, плюс зазоры между аппаратами
• Для удобства обслуживания сочетайте NXHB-125 2P 20A(R) с предохранителем или автоматическим выключателем - так вы получите и защиту, и видимый разрыв
