Выключатель нагрузки NXHB-125 4P 32A(R) | 193188 CHINT

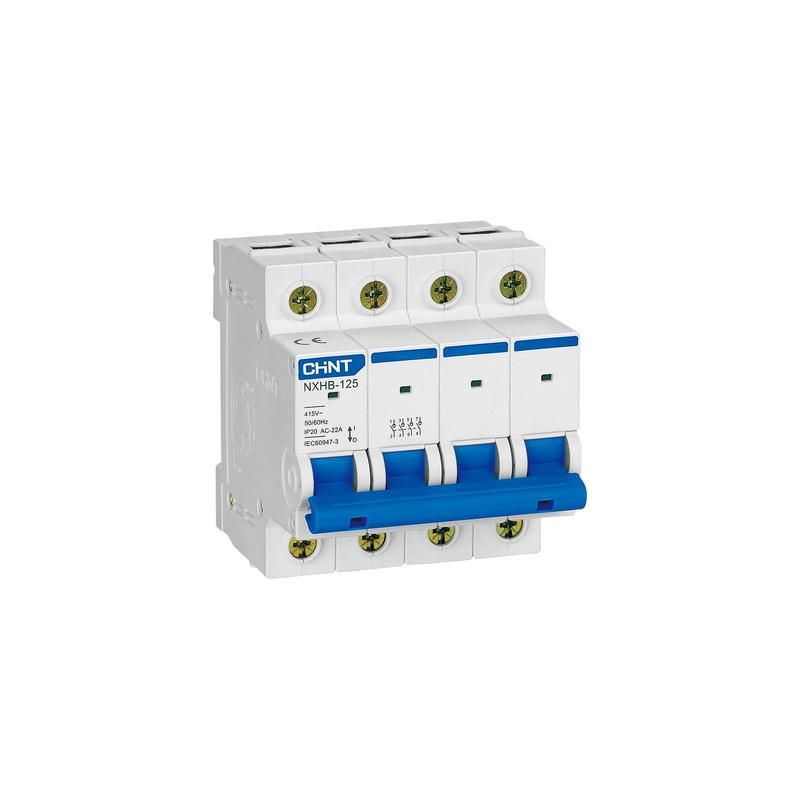

Выключатель нагрузки NXHB-125 4P 32A(R) - это четырёхполюсный коммутационный аппарат от бренда CHINT, предназначенный для безопасного включения и отключения электрических нагрузок в распределительных щитах. Он обеспечивает механическое отсоединение цепи, что делает его надёжным решением для обслуживания и ремонта оборудования в промышленных и бытовых системах.

Назначение и область применения

Выключатель нагрузки NXHB-125 4P 32A(R) используется для ручного отключения и включения электрических цепей при рабочих токах до 32 А. Его основная задача - обеспечить физическое разрывание цепи, чтобы исключить риск поражения током во время техобслуживания или замены устройств. Подходит для установки в конце линии питания: в конечных распределительных щитах, у групповых потребителей, на входе в оборудование. Применяется в жилых, офисных и промышленных объектах с сетями переменного тока до 415 В и частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все проводники одновременно, включая ноль;
• Номинальный ток: 32 А - максимальный постоянный ток, который аппарат способен коммутировать без повреждений;
• Номинальное напряжение: до 415 В AC - совместим с трёхфазными сетями 380 В и однофазными 230 В;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри закрытого щита;
• Ширина одного полюса: 18 мм - компактная конструкция, удобна для плотной сборки в щите;
• Механическая износостойкость: 8500 циклов включения/отключения - долгий срок службы при частом использовании;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке до 32 А перед необходимостью замены;
• Категория применения: AC21B, AC22A - оптимизирован для управления активными и слегка индуктивными нагрузками (например, нагреватели, освещение, малые двигатели);
• Монтаж: на DIN-рейку 35 мм - стандартизированный способ крепления, совместим со всеми типовыми щитами;
• Подключение: гибкий кабель, шины типа PIN и FORK - универсальные варианты подвода проводов.

Совместимость и монтаж

Выключатель нагрузки NXHB-125 4P 32A(R) легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на медные провода сечением до 25 мм2. Устройство совместимо с любыми модульными распределительными щитами, где предусмотрена DIN-рейка. При установке важно соблюдать порядок подключения: фазы - на верхние контакты, нагрузка - на нижние, согласно правилам безопасности. Нулевой провод также отключается - это соответствует требованиям к изоляции при обслуживании.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 4P 32A(R) соответствует международным нормам IEC 60947-3 и ГОСТ Р 50030.3. Категория применения AC21B/AC22A гарантирует надёжную работу при переключении активных и легких индуктивных нагрузок. Отсутствие автоматического отключения по току перегрузки или КЗ означает, что он не заменяет автоматический выключатель - применяется в паре с ними для создания системы последовательной защиты.

Преимущества

• Чётко выраженная визуальная индикация положения контактов - видно, открыт ли circuit;
• Устойчивость к механическому износу - 8500 циклов обеспечивают длительную службу даже при частом применении;
• Компактность - четыре полюса занимают всего 72 мм по ширине, экономят место в щите;
• Гибкость подключения - поддерживаются как кабели, так и шины PIN/FORK, что упрощает интеграцию в существующие системы;
• Работает в условиях загрязнения уровня 2 - подходит для большинства помещений без агрессивной среды.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно использовать в сочетании с автоматическим выключателем;
• IP20 не допускает использование вне закрытых щитов - запрещено монтаж на открытом воздухе или в сырых помещениях;
• Не имеет функции защиты от перегрузки - не заменяет УЗО или автомат;
• Электрическая износостойкость ограничена 1500 циклами при нагрузке - при частом управлении мощными нагрузками требуется плановая проверка состояния контактов.

Примеры использования

• Вводной выключатель в распределительном щите квартиры или офиса для отключения всей группы розеток;
• Отключающий аппарат перед частотным преобразователем или станком с двигателем;
• Компонент в щите кондиционирования, теплового насоса или системы освещения;
• Разъединитель для обслуживания цепи зарядного устройства EV-станции.

Практические советы

• Выбирая выключатель нагрузки NXHB-125 4P 32A(R), убедитесь, что ваша нагрузка не превышает 32 А - превышение снижает срок службы;
• При подключении шин используйте контактные элементы с подходящим типом (PIN/FORK) - неправильный тип вызывает перегрев;
• Перед работой всегда отключайте питание и проверяйте отсутствие напряжения - даже при “отключенном” выключателе возможна обратная подача;
• Для систем с высокой частотой включения (более 10 раз в день) регулярно проверяйте состояние контактов - износ может проявиться раньше заявленных 1500 циклов;
• Не используйте этот аппарат вместо автомата - он не спасёт от перегрузки или КЗ. Комбинируйте его с защитным устройством.
