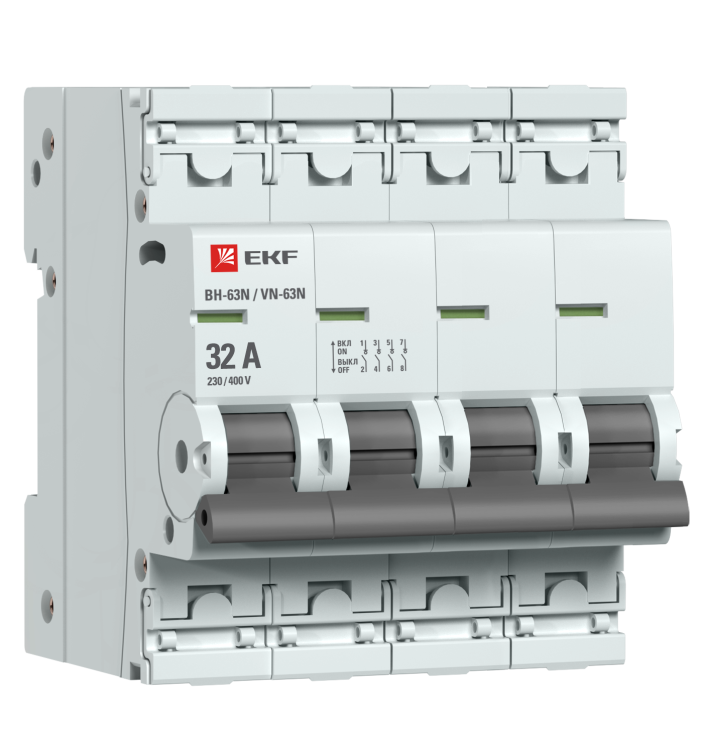

Выключатель нагрузки 4P 32А ВН-63N PROxima| S63432 | EKF

Выключатель нагрузки 4 полюса 32 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как двигатели, насосы и нагреватели, когда основная защита обеспечена автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 4 полюса 32 А ВН-63N предназначен для частого ручного включения и отключения электрических цепей под нагрузкой. Он не выполняет функцию защиты от КЗ - эту задачу берёт на себя другой аппарат (например, автоматический выключатель). Применяется в распределительных щитах, на участках с постоянным управлением: станки, конвейеры, системы вентиляции, освещение крупных помещений, тепловые установки.

Технические характеристики

• Номинальный ток: 32 А - допустимый длительный ток через каждый полюс
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Количество полюсов: 4 - позволяет одновременно отключить все фазы и ноль
• Отключающая способность при КЗ: 1 кА - выдерживает кратковременную перегрузку, но не защищает от короткого замыкания
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри корпуса
• Ширина по модулю: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Глубина монтажа: 50 мм - минимальная глубина щита для комфортного монтажа
• Количество НР контактов: 4 - есть четыре пары нормально разомкнутых вспомогательных контактов для сигнализации состояния
• Тип включения: выключатель-разъединитель - после отключения создаёт видимый разрыв цепи

Совместимость и монтаж

Выключатель нагрузки 4 полюса 32 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём зацепления нижней части аппарата за рейку и последующего поворота вверх. Для фиксации используется двойной зажим - он обеспечивает прочное крепление даже при вибрациях. Все винтовые зажимы находятся под пластиковыми крышками, которые можно запечатывать пломбой. Габариты позволяют использовать его в компактных щитах, где важна плотная укладка оборудования.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на выключатели нагрузки. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - зелёный, «OFF» - красный. Это снижает риск случайного включения при обслуживании. Пластиковая крышка на зажимах препятствует несанкционированному доступу и соблюдению правил безопасности при работе с электрооборудованием. Не предназначен для работы вне закрытых щитов из-за степени защиты IP20.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная механическая жёсткость и долговечность
• Цветной индикатор состояния контактов - быстрая визуальная диагностика
• Пломбируемые крышки зажимов - возможность контроля целостности соединений
• Удобная рукоятка - легкое и точное управление даже в условиях ограниченного пространства
• Четыре вспомогательных контакта - легко реализовать сигналы в системах автоматизации

Ограничения применения

• Не защищает от короткого замыкания - обязательно требуется установка автомата или предохранителя выше по цепи
• IP20 - нельзя применять во влажных, пыльных или открытых помещениях
• Не рассчитан на частое включение-выключение свыше 1000 циклов в год - для более интенсивного режима нужен контактор
• Подходит только для переменного тока - не используйте в цепях постоянного тока

Примеры использования

• Управление двигателем насоса в системе водоснабжения (при наличии автоматического выключателя на входе)
• Локальный отвод питания для группы светильников в административном здании
• Ручное отключение конвейера на линии производства для профилактики
• Коммутирование печей, термических установок с высокой индуктивной составляющей

Практические советы

• Выбирая место установки, учтите глубину монтажа - минимум 50 мм свободного пространства за DIN-рейкой
• Проверьте посадочные размеры: ширина 4 модуля = 72 мм - убедитесь, что в вашем щите хватает места
• Используйте вспомогательные контакты (4 НР) для подключения индикации в пульт управления или SCADA-систему
• Обязательно запечатывайте крышки зажимов пломбой - это требование ПУЭ для объектов с контролируемым доступом
• Не затягивайте винты слишком сильно - это может повредить контактные площадки и вызвать перегрев
• При замене старого выключателя ВН-63 на новую версию ВН-63N - габариты совпадают, монтаж аналогичен
