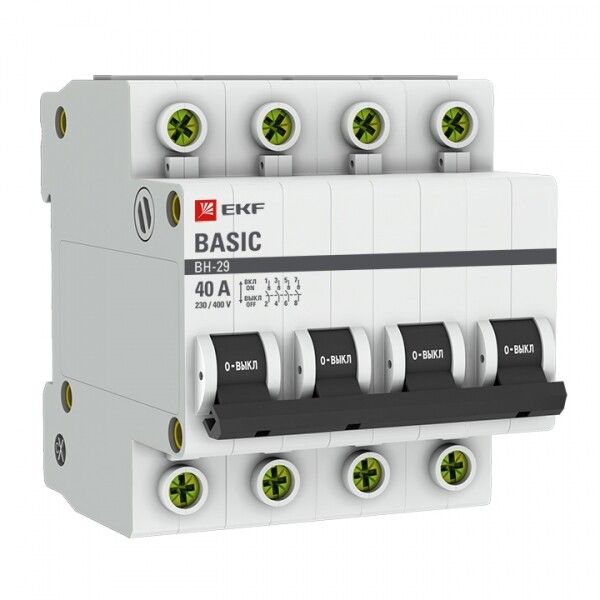

Выключатель нагрузки модульный ВН-29 4P 40А EKF Basic | SL29-4-40-bas

Выключатель нагрузки модульный 4P 40А ВН-29 от EKF Basic предназначен для безопасного коммутации нагрузки в распределительных щитах с переменным током. Этот выключатель обеспечивает ручное отключение цепей до 40 А, что делает его надёжным решением для управления оборудованием на промышленных объектах и в бытовых сетях.

Назначение и область применения

Выключатель нагрузки модульный 4P 40А ВН-29 используется для ручного включения и отключения электрических цепей при нормальных условиях работы. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматические выключатели. Выключатель применяется там, где требуется частое, но контролируемое отключение нагрузки: например, перед обслуживанием оборудования, при аварийной остановке или для изоляции участка сети.

Подходит для установки в силовые щиты промышленных станков, систем вентиляции, насосных групп, конвейеров и других устройств с трёхфазной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 4 - позволяет одновременно отключать все три фазы и нулевой проводник (TN-S, TN-C-S системы).
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В AC.
• Отключающая способность при КЗ: 2 кА - выдерживает кратковременные токи короткого замыкания до этого значения, но не защищает от них.
• Максимальное сечение кабеля: 35 мм2 - подходит для медных жил большого сечения, часто используемых в промышленных линиях.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и влажности до 98 % при 25 C, подходит для неотапливаемых помещений в умеренном климате.
• Ширина по модулю: 4 модуля (72 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 50 мм - минимальный зазор между задней стенкой щита и выключателем.
• Тип включения: OFF - механический выключатель с положением “выкл” и “вкл”, без самовозврата.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный 4P 40А ВН-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке и затянуть контактные зажимы. Подключение кабелей осуществляется через верхние и нижние клеммы - можно подключать как сверху, так и снизу, в зависимости от схемы щита.

Обязательно соблюдайте посадочные размеры: глубина 50 мм должна быть учтена при проектировании корпуса щита. Максимальное сечение кабеля - 35 мм2, более толстые жилы не войдут в клеммы. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты наконечниками типа НШВИ или НШВ.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008. Это гарантирует соответствие безопасности, долговечности и предельным параметрам коммутации. Однако он не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно сочетайте его с автоматическим выключателем или предохранителем в цепи.

IP20 не обеспечивает защиту от внешних воздействий - установка возможна только во внутреннем пространстве электрошкафа с классом защиты не ниже IP54.

Преимущества

• Чёткая визуальная индикация состояния: рукоятка вверх - включен, вниз - выключен.
• Простая и надёжная механическая конструкция - минимум отказов при частом использовании.
• Совместимость с другими компонентами серии EKF Basic - удобно формировать единый щит.
• Высокая плотность сборки: 4 модуля позволяют экономить место в щите.
• Поддержка больших сечений кабелей (до 35 мм2) снижает необходимость переходников.

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках или КЗ - всегда нужен дополнительный защитный аппарат.
• IP20 запрещает установку вне закрытых щитов - нельзя использовать на открытых площадках или в сырых помещениях без дополнительной защиты.
• Не подходит для частого включения/отключения под нагрузкой выше 40 А - риск оплавления контактов.
• Отсутствуют вспомогательные контакты - невозможно удалённое управление или сигнализация состояния.

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием.
• Ручное отключение группы освещения в цеху при ремонте.
• Изоляция насосной группы в системе водоснабжения.
• Коммутация нагревательных элементов в термокамере.

Практические советы

• Выбирая выключатель нагрузки ВН-29, проверьте, чтобы номинальный ток вашего оборудования не превышал 40 А - даже кратковременная перегрузка сокращает срок службы.
• При монтаже в щит с несколькими выключателями - располагайте их рядом с автоматическими выключателями, которые им соответствуют, для удобства обслуживания.
• Не используйте этот выключатель вместо рубильника в высокочастотных режимах - он не рассчитан на частую коммутацию под нагрузкой более 10 раз в день.
• Для увеличения срока службы регулярно проверяйте затяжку клемм - особенно после первых нескольких включений, когда происходит “приработка” контактов.
