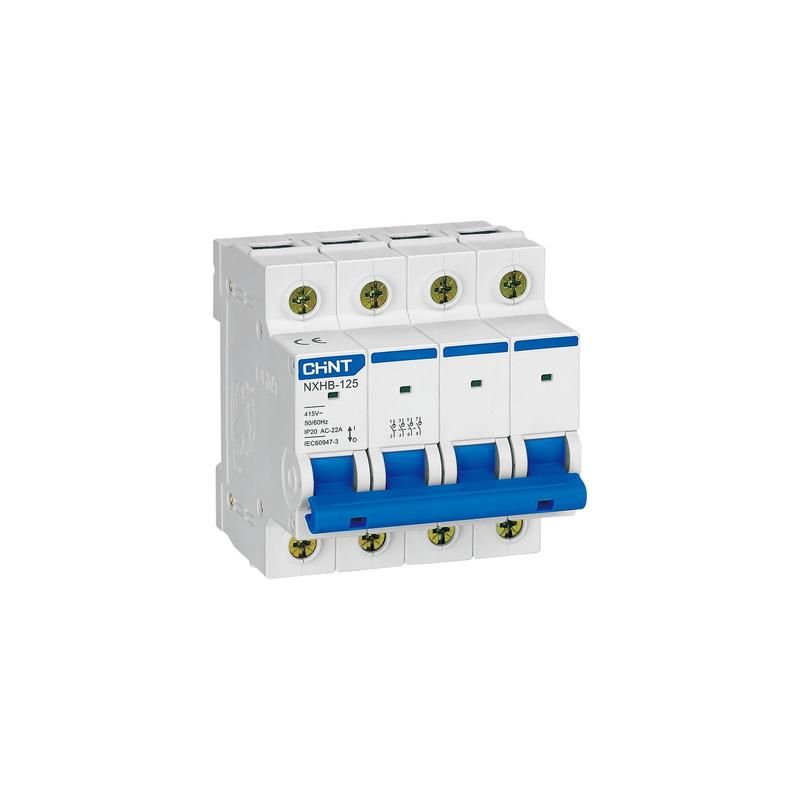

Выключатель нагрузки NXHB-125 4P 63A(R) | 193190 CHINT

Выключатель нагрузки 4P 63A(R) NXHB-125 от бренда CHINT предназначен для безопасного отключения четырёхфазной нагрузки в распределительных щитах. Этот аппарат обеспечивает механическое размыкание цепи без защиты от перегрузок и КЗ, что делает его идеальным решением для ручного управления питанием оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки 4P 63A(R) NXHB-125 используется исключительно для ручного включения и отключения электрической нагрузки при рабочих токах. Он не защищает от перегрузок или коротких замыканий - эти функции возлагаются на автоматические выключатели или предохранители, установленные далее по цепи.

Применяется в качестве вводного аппарата в конечных распределительных щитах жилых, офисных и промышленных зданий. Часто устанавливается перед группами потребителей: станками, насосами, системами вентиляции, освещением и другим оборудованием, требующим периодического отключения для обслуживания или ремонта.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно;
• Номинальный ток: 63 А - максимальный постоянный ток, который аппарат способен коммутировать без повреждений;
• Напряжение: до 415 В переменного тока, 50/60 Гц - совместим с трёхфазными сетями 380–400 В;
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - подходит только для установки внутри закрытых щитов;
• Механическая износостойкость: 8500 циклов включения/отключения - срок службы при частом использовании;
• Электрическая износостойкость: 1500 циклов - количество операций при номинальной нагрузке до потери контактов;
• Категория применения: AC21B, AC22A - определяет тип нагрузки (резистивная, индуктивная);
• Ширина одного полюса: 18 мм - компактная конструкция, удобная для плотной сборки в щите;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в распределительных щитах;
• Подключение: кабельные наконечники, шины типа PIN и FORK - гибкий вариант соединения;
• Кратковременный ток: 12×Ie / 1 сек - способен выдерживать кратковременные перегрузки (например, пусковые токи двигателей).

Совместимость и монтаж

Выключатель нагрузки 4P 63A(R) NXHB-125 совместим с любыми DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Устройство занимает 72 мм по ширине (4 × 18 мм), поэтому необходимо заранее рассчитать свободное место в корпусе щита.

Подключение возможно как гибкими многожильными кабелями (с наконечниками), так и жесткими медными шинами формата PIN и FORK. Для надёжности контактов важно соблюдать момент затяжки винтов, указанный в документации производителя - переусердствовать нельзя, чтобы не повредить контактные площадки.

Устройство не имеет встроенной аварийной блокировки - при необходимости можно использовать внешние замки или сигнализацию, но они не входят в комплект.

Безопасность и стандарты

Выключатель нагрузки 4P 63A(R) NXHB-125 соответствует международным требованиям IEC 60947-3 для устройств разъединения. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с нормальной степенью запылённости, без агрессивных паров и капель жидкости.

IP20 не допускает использование вне щитов. Недопустимо монтировать его в сырых, пыльных или открытых местах - даже кратковременное попадание влаги может вызвать пробой или окисление контактов.

Преимущества

• Чётко выраженная визуальная индикация положения контактов - легко определить, включен ли аппарат;
• Высокая механическая долговечность - 8500 циклов обеспечивают длительную работу даже при частом применении;
• Гибкость подключения - поддержка как кабелей, так и шин снижает сложность монтажа;
• Совместимость с другими элементами серии NXHB-125 - позволяет собирать унифицированные щиты с одинаковым шагом и креплением;
• Надёжные медные контакты с серебряными вставками - минимизируют нагрев и потери при работе на пределе тока.

Ограничения применения

• Не является защитным аппаратом - обязательно требуется установка автоматических выключателей или предохранителей после него;
• Не предназначен для частого коммутирования под нагрузкой выше 1500 циклов - при активном использовании (например, в системах автоматизации) лучше выбрать автоматический выключатель;
• IP20 ограничивает применение только внутренними щитами - невозможна установка на улице, в цехах с высокой влажностью или пылью;
• Работает только с переменным током - не подходит для DC-систем;
• Нулевой провод отключается - это важно учитывать при проектировании систем TN-S и TT, где ноль должен оставаться постоянно подключённым.

Примеры использования

• Вводной выключатель в распределительном щите торгового центра - отключает всю группу света и розеток при плановом обслуживании;
• Отключающий аппарат перед станком с ЧПУ - позволяет безопасно работать с оборудованием без риска случайного включения;
• Разъединитель в щите системы вентиляции - используется для отключения мощного вентилятора перед заменой фильтров;
• Щитовой аппарат в производственном цеху - обеспечивает изоляцию участка сети при ремонтных работах.

Практические советы

• Перед монтажом проверьте соответствие номинала тока нагрузки - 63 А - максимальному рабочему току защищаемой цепи. Превышение недопустимо;
• При подключении шин типа PIN/FORK убедитесь, что их сечение соответствует заявленному току - для 63 А обычно используют шины 16–25 мм2;
• Не используйте этот выключатель вместо автомата - он не спасёт от перегрузки. Его задача - видимое и надёжное отключение;
• При сборке щита оставляйте минимальный зазор 10 мм вокруг аппарата - это обеспечит теплоотвод и доступ для обслуживания;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - возможен нагар, особенно при частых пусках двигателей.
