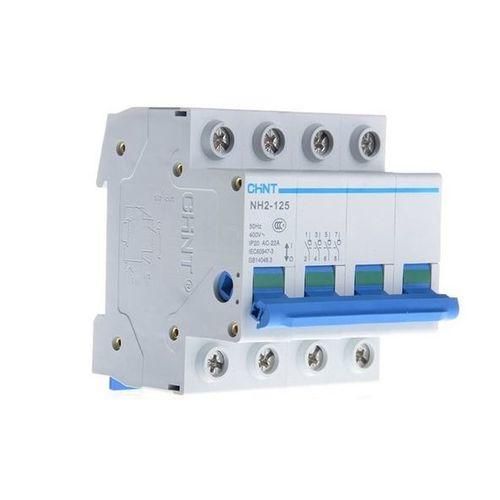

Выключатель нагрузки NH2-125 4P 63A (R) | 401059 CHINT

Выключатель нагрузки 4 полюса 63 ампера NH2-125 (R) от CHINT предназначен для ручного коммутирования силовых цепей в распределительных щитах. Этот аппарат не выполняет функции автоматической защиты — для этого требуется установить дополнительно автоматы или предохранители.

Назначение и область применения

Выключатель нагрузки 4 полюса 63 ампера NH2-125 (R) используется для частого включения и отключения электрических цепей под нагрузкой. Применяется в распределительных щитах на объектах промышленного и коммерческого назначения: на станках, конвейерах, системах вентиляции, насосных группах. Подходит для работы в условиях постоянной нагрузки до 63 А и напряжения 400 В переменного тока.

Технические характеристики

• Номинальный рабочий ток: 63 А (AC-3, 400 В)
• Номинальный ток длительной нагрузки: 63 А
• Количество полюсов: 4
• Номинальная мощность: 25 кВт (при AC-3, 400 В)
• Тип управления: рычажный переключатель
• Степень защиты: IP20 — защищён от доступа пальцами, но не от пыли и воды
• Тип присоединения: винтовые зажимы для проводов
• Материал корпуса: термостойкий пластик
• Серия: NH2

Совместимость и монтаж

Выключатель нагрузки NH2-125 (R) устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте одножильные медные провода сечением до 25 мм². Винтовые зажимы затягиваются отверткой — рекомендуемый момент 1,8 Н·м. Убедитесь, что все фазы и ноль подключены правильно, так как выключатель не имеет полярности, но требует правильной коммутации всех четырёх полюсов. Монтаж допускается только в закрытых распределительных щитах из-за степени защиты IP20.

Безопасность и стандарты

Аппарат соответствует требованиям международных стандартов IEC/EN 60947-3. Выполнен в соответствии с нормами безопасности для оборудования класса II — двойная изоляция. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Устойчив к механическому износу благодаря прочному пластиковому корпусу
• Чёткая визуальная индикация положения контактов через рычаг
• Поддерживает высокую частоту включений — подходит для регулярного ручного управления
• Совместим с другими компонентами серии NH2 — легко формируется единая система в щите

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно сочетать с автоматическим выключателем или предохранителем
• IP20 не позволяет применять в помещениях с повышенной влажностью, пылью или на улице
• Не рассчитан на работу с импульсными нагрузками, частотными преобразователями или двигателями с высокими пусковыми токами без дополнительной защиты
• Запрещено отключать под нагрузкой выше 63 А — возможна дуга и повреждение контактов

Примеры использования

• Отключение питания трёхфазного электродвигателя 22 кВт перед обслуживанием
• Ручное управление питанием группы освещения в производственном цехе
• Коммутация нагревательных элементов в термических камерах
• Разрыв цепи в распределительном шкафу для проведения планового ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки — слабый контакт вызывает перегрев
• При использовании в щитах с несколькими выключателями NH2-125 (R) соблюдайте интервалы между устройствами для лучшего теплоотвода
• Не используйте этот выключатель вместо автомата — он не отключится при КЗ даже при токе 1000 А
• Для удобства обслуживания можно совмещать с сигнализацией положения (например, световым индикатором) — сам выключатель не имеет встроенной индикации
• Артикул 401059 — это единственный вариант в линейке CHINT с таким набором параметров; аналоги от других брендов могут отличаться габаритами и способом крепления
