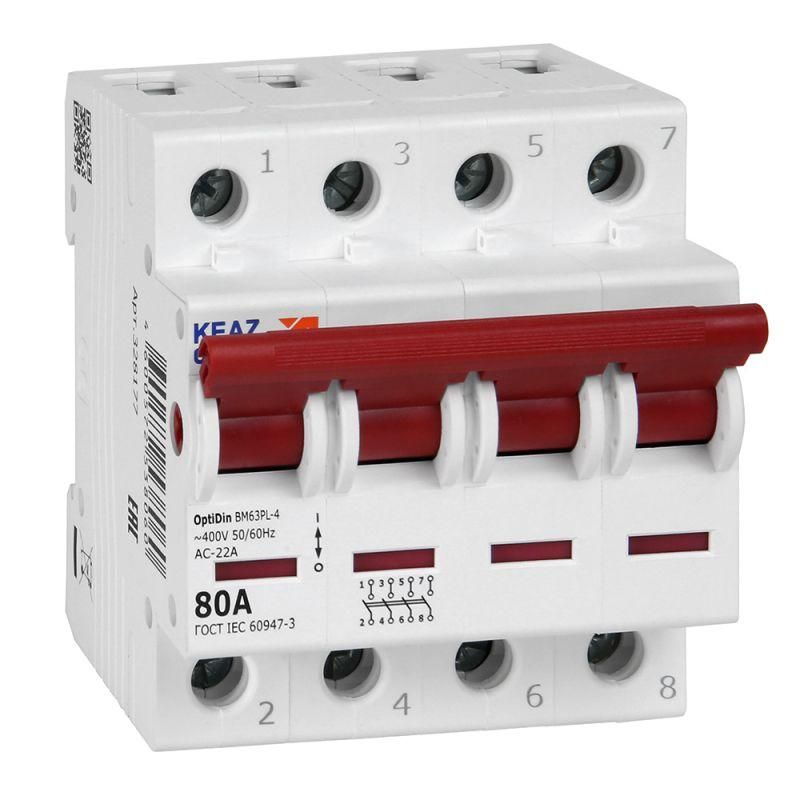

Выключатель нагрузки модульный OptiDin BM63PL-480-УХЛ3 (BM63PL) | 328177 КЭАЗ

Выключатель нагрузки модульный 4П 80А 400В OptiDin BM63PL-480-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который обеспечивает механический разрыв всех четырёх фаз одновременно - идеально подходит для управления питанием всего помещения или участка сети.

Назначение и область применения

Выключатель нагрузки модульный 4П 80А 400В OptiDin BM63PL-480-УХЛ3 (BM63PL) используется исключительно как устройство для ручного отключения нагрузки - он не защищает от перегрузок или коротких замыканий. Его задача - обеспечить видимый и надёжный разрыв цепи при обслуживании, ремонте или аварийном отключении. Применяется в качестве главного рубильника в вводно-распределительных щитах (ВРЩ): жилых домах, офисах, производственных объектах. Подходит для управления всеми потребителями одного этажа, квартиры или группы оборудования.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 80 А
• Количество полюсов: 4 - отключение всех фаз сразу
• Тип переключения: Выключатель-разъединитель (не автоматический, не имеет тепловой/электромагнитной защиты)
• Способ монтажа: DIN-рейка 35 мм
• Ширина: 4 модуля (72 мм)
• Тип рукоятки: рычаг поворотный - удобная визуальная индикация положения “ВКЛ” / “ВЫКЛ”
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытого шкафа

Совместимость и монтаж

Выключатель нагрузки модульный 4П 80А 400В OptiDin BM63PL-480-УХЛ3 (BM63PL) устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, где есть место под 4 модуля. Для подключения используйте провода сечением до 25 мм2 (медные). Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев при токе 80 А. Монтаж выполняется при отключенном питании. После установки проверьте свободное движение рычага и отсутствие заеданий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Наличие четкого визуального разрыва позволяет соблюдать нормы безопасности при работах на оборудовании. Однако важно помнить: этот выключатель не является защитным аппаратом - для защиты от перегрузок и КЗ необходимо использовать автоматические выключатели или предохранители перед этим устройством.

Преимущества

• Надёжный механический разрыв всех четырёх фаз - минимум рисков при обслуживании
• Удобный поворотный рычаг - легко определить состояние “вкл/выкл” даже издалека
• Компактная форма (4 модуля) - экономит место в щите
• Произведён КЭАЗ - известный производитель с долгой историей в области силового оборудования
• Поддерживается серия OptiDin BM63 - совместим с другими элементами этой линейки

Ограничения применения

• Не применяется для частого включения/отключения под нагрузкой - не рассчитан на интенсивную коммутацию
• Не защищает от перегрузок, коротких замыканий - обязательно нужен автомат после него
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах
• Не подходит для управления двигателями или мощными импульсными нагрузками - только для статических цепей
• Не рекомендован для использования вне щита - требуется герметичная среда

Примеры использования

• Главный выключатель в щите многоквартирного дома - отключает всю квартиру
• Общий разъединитель на входе в цеховое оборудование
• Размыкание питания группы освещения и розеток в административном здании
• Отключение питания перед плановым техобслуживанием распределительного щита

Практические советы

• Перед установкой проверьте соответствие номинала (80 А) вашей максимальной нагрузке - не допускайте длительной работы близко к пределу
• Используйте только медные провода сечением 16–25 мм2 - алюминий не рекомендуется
• При сборке щита располагайте выключатель рядом с вводом - так проще контролировать целостность цепи
• Не путайте с автоматическим выключателем: OptiDin BM63PL - это только разъединитель, а не защита
• При необходимости замены - отключите питание полностью, даже если выключатель в положении “выкл”
• Серия OptiDin BM63 - все компоненты имеют одинаковый шаг и крепление, поэтому можно легко расширять систему
