Выключатель нагрузки модульный YON MSD 4P 100A | MSD-4P100 DKC ДКС

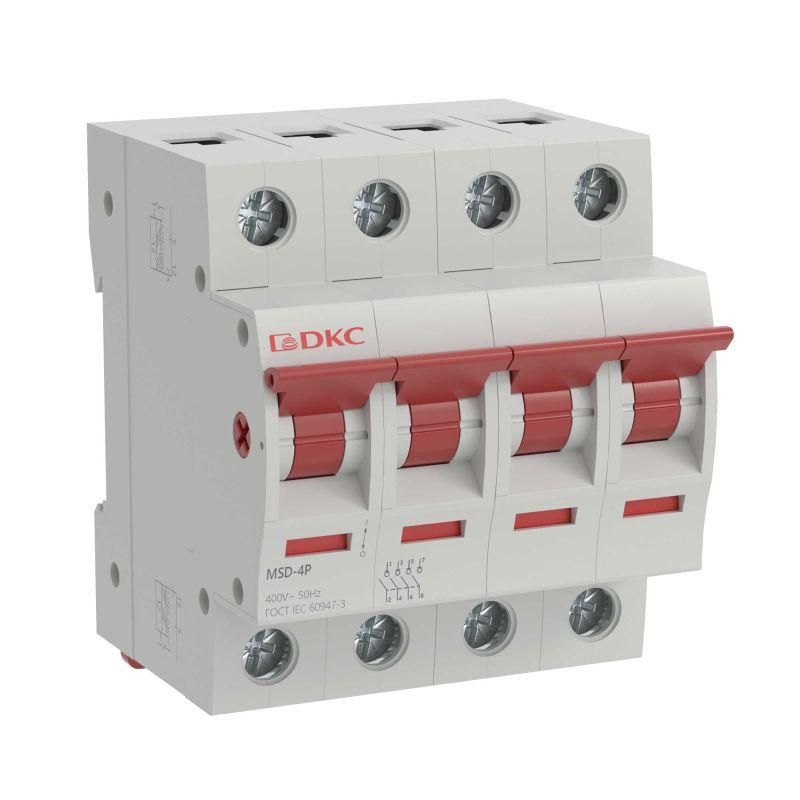

Выключатель нагрузки модульный четырёхполюсный 100A MSD (ГСИ) - устройство для безопасного отключения и включения электрических цепей в штатных условиях. Модель MSD-4P100 от DKC предназначена для установки на DIN-рейку и применяется в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель нагрузки модульный четырёхполюсный 100A MSD (ГСИ) используется для ручного коммутирования трёхфазных цепей с номинальным током до 100 А. Он обеспечивает надёжное отключение питания при плановых работах, обслуживании или аварийных ситуациях. Применяется в силовых щитах, панелях управления, на входе в оборудование: насосы, компрессоры, конвейеры, системы вентиляции. Не предназначен для автоматического отключения при КЗ - для этого требуются автоматы или предохранители.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 4 - все полюса коммутируются одновременно
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество нормально открытых (НО) контактов: 4 - используются для сигнализации состояния включения/выключения
• Тип рукоятки: рычаг перекидной - позволяет легко определить положение (вкл./выкл.) визуально
• Цвет рычага: белый - контрастный, удобен для быстрого распознавания
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли

Совместимость и монтаж

Модель MSD-4P100 совместима со всеми стандартными DIN-рейками типа EN 60715. Устанавливается в щиты с минимальной глубиной 80 мм. Для подключения используйте провода сечением до 35 мм2 (медные). Подключение осуществляется через верхние и нижние зажимы - соблюдайте полярность фаз. Контакты NO (нормально открытые) позволяют подключить световой индикатор или сигнал в систему управления. Перед монтажом убедитесь, что питание отключено и заблокировано.

Безопасность и стандарты

Выключатель нагрузки MSD-4P100 соответствует требованиям IEC 60947-3 для выключателей нагрузки. Конструкция исключает случайное включение при открытом корпусе. Работает в температурном диапазоне от -25C до +70C. Не имеет функции автоматического отключения при перегрузках или коротком замыкании - обязательно применять в паре с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация положения рычага - легко определить, включен ли прибор
• Устойчивая механическая конструкция - рассчитана на многократные операции включения/отключения
• Компактная форма - занимает всего 4 модуля (72 мм) на DIN-рейке
• Поддержка сигнализации через 4 НО контакта - можно интегрировать в системы контроля
• Произведён в рамках серии YON max - высокая надёжность и соответствие европейским стандартам

Ограничения применения

• Не использовать в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Нельзя применять как средство защиты от КЗ - всегда дополнять автоматическим выключателем
• Не рекомендован для частого включения/отключения более 10 раз в час - возможен износ контактной группы
• Не подходит для цепей постоянного тока - работает только с переменным током 400 В

Примеры использования

• Главный выключатель на вводе в щит станка с трёхфазным двигателем
• Отключающее устройство перед частотным преобразователем
• Ручной рубильник в распределительном щите торгового центра
• Коммутация нагревательных элементов в термических камерах

Практические советы

• Перед установкой проверьте посадочную ширину - MSD-4P100 занимает 4 модуля (72 мм), убедитесь, что есть место в щите
• При использовании НО контактов - подключайте сигнальные лампы через подходящий источник питания (например, 24 В постоянного тока)
• Не затягивайте клеммы слишком сильно - это повредит медные контакты и вызовет перегрев
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление снижает надёжность
• Выбирая аналоги - обращайте внимание на серию YON max: она гарантирует совместимость с другими изделиями DKC
