Выключатель нагрузки SWN 4P 100А | AR-SWN-4-100 IEK ARMAT

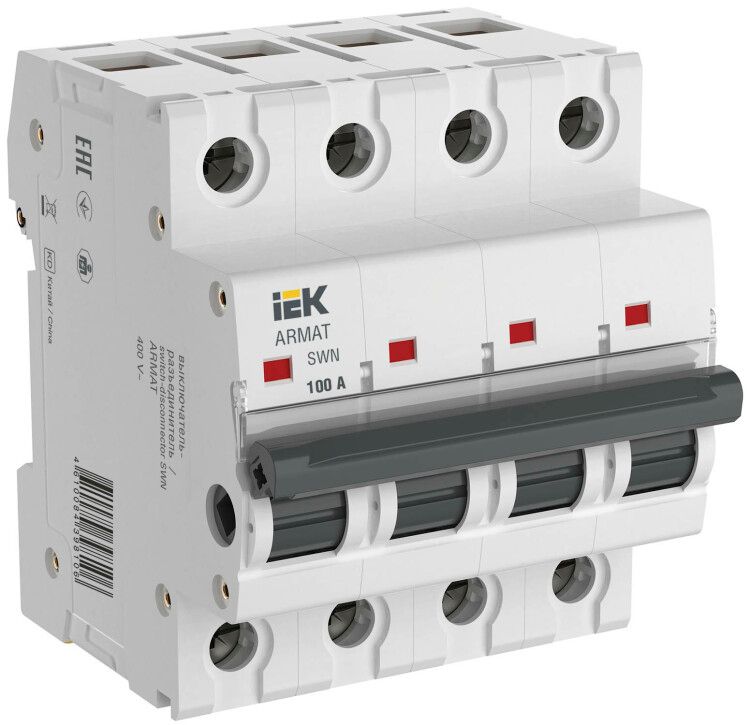

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-100 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT сочетает надежность механического размыкания и долгий срок службы, что делает его подходящим решением для распределительных щитов на объектах с высокими требованиями к управляемости сети.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-100 используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматы или предохранители. Применяется в качестве коммутационного аппарата перед оборудованием, требующим частого обслуживания или аварийного отключения: силовые щиты, станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 380–400 В;
• Четыре полюса - позволяет одновременно отключать все три фазы и нулевой проводник;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для установки внутри закрытых щитов;
• Модульная ширина: 4 модуля - занимает место 72 мм в DIN-рейке (стандарт 18 мм на модуль);
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия сверхтоков;
• Двойной разрыв контакта - каждый контакт размыкается в двух точках, обеспечивая гарантированное отключение цепи;
• Нет встроенных НЗ/переключающих контактов - не имеет сигнализирующей или управляющей дополнительной логики.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы - вход и выход должны соответствовать направлению потока энергии (обычно сверху вниз). Для правильной работы требуется минимальное свободное пространство вокруг корпуса - не менее 50 мм с боков и спереди для удобства оперирования рычагом. Установка возможна только в сухих помещениях с температурой от –25C до +40C. Не допускается использование вне электрощита.

Безопасность и стандарты

Выключатель нагрузки AR-SWN-4-100 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой дверце щита благодаря механизму фиксации в положении “выкл”. Отсутствие защиты от КЗ означает обязательное применение совместно с автоматическим выключателем или предохранителем в цепи.

Преимущества

• Усиленные контакты - износостойче, чем у обычных автоматов, особенно при частых операциях включения/отключения;
• Гарантированный двойной разрыв - снижает риск дугового замыкания и повышает безопасность при ремонте;
• Простая механическая конструкция - меньше отказов, легче диагностировать и обслуживать;
• Долгий срок службы - до 15 лет при регулярном использовании без перегрузок;
• Компактная форма - экономит место в щите за счёт компактной 4-модульной конструкции.

Ограничения применения

• Не является устройством защиты - нельзя использовать вместо автомата;
• IP20 - запрещена установка во влажных, пыльных или наружных условиях;
• Работает только при наличии внешней защиты от КЗ и перегрузки;
• Не поддерживает дистанционное управление - только ручное переключение;
• Не рекомендован для частого включения/отключения более 10 раз в час - это сокращает срок службы контактов.

Примеры использования

• Отключение питания станка перед техобслуживанием;
• Разъединение группы освещения или нагревательных элементов;
• Коммутация ввода в распределительный щит после счетчика;
• Обеспечение видимого разрыва цепи согласно требованиям безопасности при работах на оборудовании.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-4-100, проверьте соответствие номинала тока вашей нагрузке - не превышайте 100 А;
• Подбирайте автоматический выключатель с номиналом ниже или равным 100 А - он будет выполнять защитную функцию;
• При монтаже используйте кабель сечением не менее 25 мм2 для медного провода - это обеспечит безопасную передачу тока;
• Не забудьте про маркировку: пометьте, какую цепь отключает этот аппарат, чтобы избежать ошибок при обслуживании;
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов оплавления или нагара замените аппарат.
