Выключатель одноклавишный ATLASDESIGN Art схема 1 10АХ механизм с возможностью установки персонального изображения под клавишу - ATN200111 APC

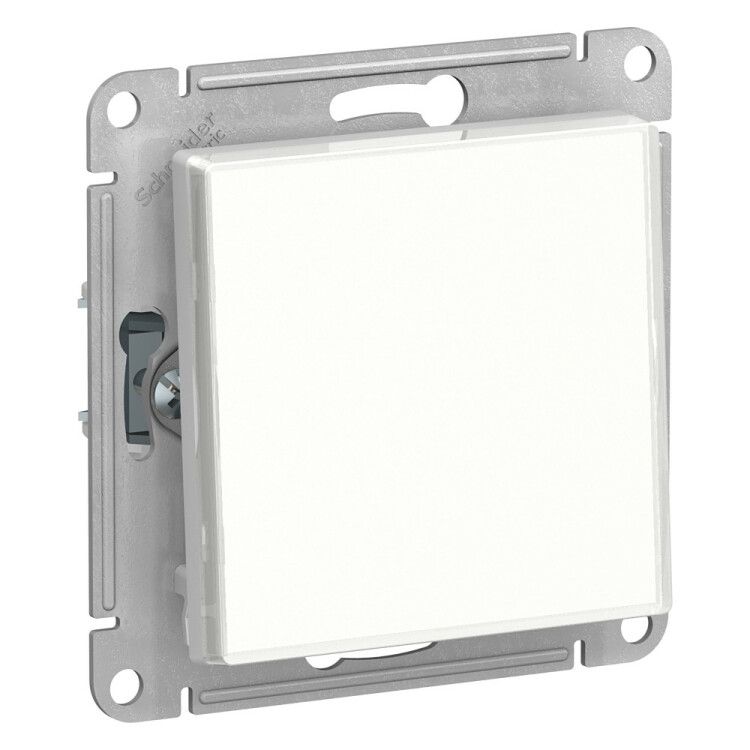

Механизм выключателя одноклавишного схема 1, 10А, белый от Systeme Electric (бренд Schneider Electric, артикул atn200111) предназначен для управления освещением в жилых и офисных помещениях с использованием скрытой проводки. Этот механизм совместим с декоративными накладками, позволяющими адаптировать внешний вид под любой интерьер.

Назначение и область применения

Механизм выключателя одноклавишного схема 1, 10А, белый используется для коммутации световых нагрузок в однофазной сети 220 В. Подходит для установки в квартирах, домах, офисах, гостиницах - там, где требуется надёжное и эстетичное управление освещением. Применяется исключительно со скрытой проводкой. Не предназначен для управления мощными нагревательными или двигателемными нагрузками свыше 2,2 кВт.

Технические характеристики

• Номинальный ток: 10 А - позволяет безопасно переключать нагрузки до 2,2 кВт (например, лампы накаливания, LED-светильники, маломощные бра).
• Номинальное напряжение: 220 В - соответствует стандартным бытовым сетям в России и странах СНГ.
• Схема подключения: 1-полюсный - управляет одним участком освещения (фазой).
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли; применяется только внутри помещений.
• Габариты: 71×71×39,6 мм - стандартный размер для рамочных механизмов, совместим с большинством корпусов и рамок.
• Материал: ABS-пластик - прочный, устойчивый к царапинам и воздействию УФ-излучения, не желтеет со временем.
• Цвет: белый, глянцевая отделка - сочетается с современными интерьерами и легко моется.
• Тип крепления: винтовое - фиксируется в монтажной коробке с помощью двух винтов.
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2.
• Комплектация: механизм + лицевая накладка - без подсветки, без кнопок, без декора.

Совместимость и монтаж

Механизм выключателя одноклавишного схема 1, 10А, белый совместим с любыми рамками серии AtlasDesign и другими стандартными рамками 71×71 мм. Для монтажа требуется подготовленная монтажная коробка глубиной не менее 40 мм. Подключение выполняется через винтовые клеммы: фазный провод L подключается к входному контакту, выходной контакт идёт на светильник. Ноль и заземление не проходят через механизм - они подсоединяются напрямую к светильнику или распределительной коробке. Монтаж возможен только после отключения питания!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов делает материал экологически безопасным при утилизации. Защита IP20 обеспечивает безопасность при нормальной эксплуатации в сухих помещениях. Не допускается использование в ванных комнатах, банях, на улице или других местах с повышенной влажностью.

Преимущества

• Уникальная возможность замены лицевой пластины - можно использовать фото, обои или ткань под прозрачной накладкой для создания авторского дизайна.
• ABS-пластик высокого качества - долговечен, не теряет цвет даже при длительном воздействии света.
• Чёткая механика переключения - минимальный люфт, чёткий щелчок, надёжная фиксация положения.
• Легко обслуживается - доступ к клеммам без демонтажа всей системы.

Ограничения применения

• Не подходит для нагрузок выше 10 А (2,2 кВт) - риск перегрева и повреждения механизма.
• Не имеет подсветки - нельзя использовать в темноте как ориентир.
• IP20 - запрещено применять во влажных помещениях (ванная, кухня, бассейн, подвал).
• Требуется обязательное использование декоративной рамки - механизм сам по себе не является законченным изделием.
• Не совместим с системами умного дома без внешнего модуля - работает только как обычный выключатель.

Примеры использования

• Управление точечными светильниками в спальне или гостиной.
• Переключение ночного света в коридоре с декоративной накладкой под текстиль.
• Контроль освещения в офисном кабинете с индивидуальным оформлением рамки.
• Замена старого выключателя в ремонте квартиры - идеально подходит для реставрационных работ благодаря классическим размерам.

Практические советы

• Выбирайте накладку с учётом посадочного размера 71×71 мм - не все универсальные рамки подходят.
• При подключении используйте провода сечением 1,5–2,5 мм2 - меньшее сечение увеличит риск перегрева, большее - затруднит зажим в клемме.
• Не затягивайте винты слишком сильно - это может треснуть пластиковую клемму.
• Для декорирования накладки используйте только тонкие материалы (до 0,5 мм): фотобумага, плёнка, тонкая ткань. Толстые слои нарушают плотность прилегания.
• Проверьте соответствие глубины монтажной коробки - минимум 40 мм, иначе механизм будет выпирать.
• Этот механизм - часть серии AtlasDesign. Чтобы сохранить единый стиль интерьера, рекомендуется использовать другие элементы этой же серии.
