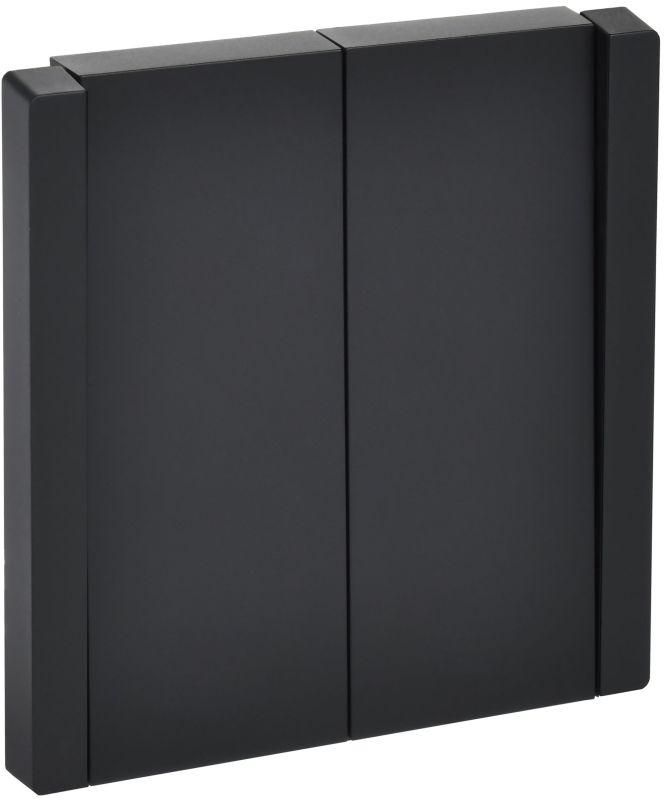

Выключатель перекрестный 2-кл. СП FORTE&PIANO 10А FP109 черн. IEK FP-V23-0-10-1-K02

Выключатель перекрестный 2-клавишный 10А черный от IEK (ИЭК) с артикулом fp-v23-0-10-1-k02 предназначен для коммутирования света в сложных схемах управления - например, когда требуется включать/выключать освещение из трёх и более мест. Выполнен в корпусе из ударопрочного поликарбоната, что обеспечивает долгий срок службы даже в условиях повышенной нагрузки.

Назначение и область применения

Перекрёстный выключатель используется в сочетании с проходными выключателями для организации много точечного управления одним источником света. Подходит для длинных коридоров, лестниц, больших комнат, где необходимо включать свет с нескольких входов. Модель fp-v23-0-10-1-k02 из серии FORTE&PIANO рассчитана на ток до 10 А - достаточно для обычного освещения LED, люминесцентных и галогенных ламп. Применяется в жилых домах, офисах, общественных зданиях.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение: до 250 В переменного тока
• Количество клавиш: 2
• Материал корпуса: поликарбонат, устойчивый к УФ-излучению
• Цвет: чёрный
• Контакты: лужённая медная группа с серебряными контактными площадками
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды

Совместимость и монтаж

Выключатель fp-v23-0-10-1-k02 совместим с другими элементами серии FORTE&PIANO - в том числе с проходными и одноклавишными выключателями того же форм-фактора. Для работы нужна схема с двумя проходными выключателями и этим перекрёстным между ними.

Монтаж осуществляется в стандартную глубокую подрозетник 68 мм. Клеммы предназначены для провода сечением до 2,5 мм2. Наличие масштабируемого суппорта позволяет легко фиксировать несколько устройств в одном ряду без зазоров - идеально для панельных решений.

Лицевая панель снимается без винтов: просто нажмите на край и потяните - так можно заменить механизм или проверить контакты без демонтажа всей рамки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Серебряные контакты обеспечивают минимальное переходное сопротивление, снижая риск нагрева. Поликарбонатный корпус не поддерживает горение и самозатухает при воздействии открытого пламени.

Преимущества

• Надёжные серебряные контакты - меньше окисления, длительный срок службы
• Устойчивый к выгоранию поликарбонат - цвет сохраняется даже при постоянном свете
• Быстрый монтаж и сервис благодаря системе безвинтовой фиксации панели
• Гладкая поверхность и единый стиль - легко интегрируется с безрамочными розетками FORTE&PIANO
• Поддержка многоточечного управления - единственный способ организовать управление светом из трёх+ мест

Ограничения применения

• Не применяется самостоятельно - требует пары проходных выключателей
• Не предназначен для включения мощных нагрузок выше 2,2–2,5 кВт (например, тепловых завес, мощных обогревателей)
• Не имеет защиты от брызг и влаги - нельзя использовать во влажных помещениях (ванная, баня, улица)
• Работает только в сетях переменного тока 220–230 В; несовместим с постоянным током

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы: включение снизу, в промежутке, и наверху
• Зона отдыха с несколькими входами: спальня с дверями с двух сторон + выход в гардероб
• Общий свет в холле дома с возможностью регулировки с этажа и с парадного входа

Практические советы

• Выбирая схему, помните: один перекрёстный выключатель fp-v23-0-10-1-k02 всегда находится между двумя проходными
• Проверьте посадочные размеры подрозетника перед монтажом - стандарт 68 мм, но старые штробы могут быть уже
• При сборке цепи используйте провода одного цвета для каждого участка - это предотвращает путаницу при ремонте
• Чтобы получить эстетичный вид, комбинируйте этот выключатель с розетками FORTE&PIANO - они имеют тот же дизайн и шаг крепления
• Не затягивайте клеммы слишком сильно - это повредит медные контакты и снизит надёжность соединения
